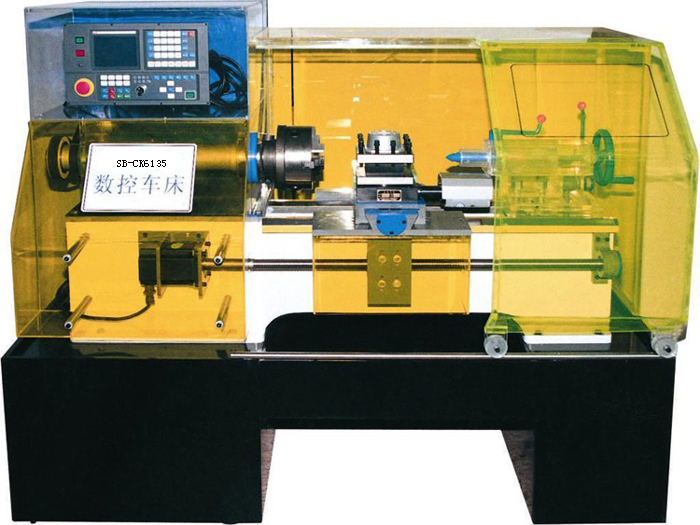

SB-CK6135型透明數控教學車床(數控系統:SB980TB)
3.1.1 概述
CK6135型車床是最新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的SB-980TB3車床用數控系統，該系統是國內唯一從外置到內核均與日本FANUC、GSK系統全面兼容。硬件配置更具有相當的剛性、強度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。
3.1.2 特點
穩定可靠的SB-980TB3專用車床數控系統；
全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
操作方便舒適，符合現代人機工程學的優化思想；
車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
外型美觀大方，彰顯實驗場所品質。
3.1.3 用途
相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
3.1.4 數控系統主要功能
1.國內唯一一家從外置到內核均與日本FANUC全面兼容的系統；
2.系統采用硬件插補技術，快進速率可達12米/分；
3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4.控制精度高，脈沖當量為1μ（0.001mm）；
5.有串行RS232通訊接口與USB功能，可與計算機聯機通訊、軟件在線升級；
6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7.系統具有軟、硬件限位，保證工作安全；
8.采用多層印刷電路板、表貼、門陣等技術，使性能更優越，運行更可靠。
3.1.5 車床主要技術參數
|
序號 |
設備名稱 |
配 置 |
技術參 數 |
|
|
1 |
數控 車床 |
床身 |
采用高強度的工程塑料 |
|
|
機床外形尺寸（長、寬、高） |
1800×980×1520mm | |||
|
床身上最大回轉直徑 |
Ø360mm | |||
|
最大工件長度 |
430mm | |||
|
主軸箱蓋及防護罩 |
采用進口透明有機材料 | |||
|
主軸 |
標準主軸 | |||
|
主軸轉速、無級變速 |
0—1500rpm | |||
|
主軸電機 |
變頻控制無極調速功率1.5kw | |||
|
電動刀架 |
標準四工位 |
|||
|
三爪卡盤 |
ø160mm | |||
|
絲杠 |
滾珠絲杠 | |||
|
絲杠運行 |
混合步進電機驅動 | |||
|
運行方式 |
自動、手動、點動、MDI、手輪 | |||
|
數控編程系統 |
采用SB-980TB3數控系統全面兼容日FANUC系統并具有串行RS232和USB通訊接口能與外部計算面聯機通訊. 系統采用硬件插補技術，快進速率可達12米/分；系統具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；系統控制精度高，脈沖當量為1μ（0.001mm）； |
