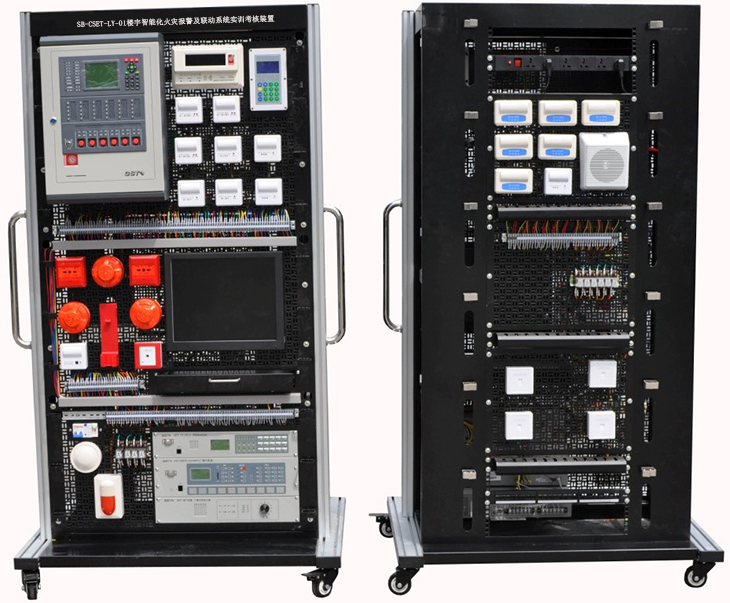

SB-CSET-LY-01樓宇智能化火災報警及聯動系統實訓考核裝置
1、樓宇智能化火災報警及聯動系統實訓考核設備概述
樓宇智能化火災報警及聯動系統實訓考核裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡(luò )通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡(luò )及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創(chuàng )新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
2、技術指標
(1)電源輸入：?jiǎn)蜗嗳�(xiàn)（第三方接地），AC220V±10%，50/60Hz；
(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、實訓項目
1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2)線路故障的設置、檢測及排除；
3)各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
4)火災報警控制器的接線、操作和編程；
5)火災顯示盤的接線和操作；
6)電子編碼的設計和操作；
7)手/自動聯動控制；
8)消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
9)火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
10)火災自動報警監控管理軟件的編程及操作；
11)橋架及其支架的安裝和布線；
12)信息插座和機架設備的安裝；
13)水晶頭及跳線的制作和測試；
14)RJ45模塊和配線架的壓線和測試；
15)RJ45跳線的連接及鏈路的測試。
4、樓宇工程火災報警及聯動系統實訓平臺主要配置
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
火災報警控制器（聯動型） |
1 |
臺 |
|
|
8 |
電子編碼器 |
1 |
個 |
|
|
9 |
CRT接口卡 |
1 |
塊 |
|
|
10 |
火災報警監控軟件 |
1 |
套 |
|
|
11 |
通信電纜 |
1 |
條 |
|
|
12 |
電話主機 |
1 |
臺 |
|
|
13 |
廣播功率放大器 |
1 |
臺 |
|
|
14 |
分配盤 |
1 |
臺 |
|
|
15 |
總線隔離器 |
3 |
個 |
|
|
16 |
火災顯示盤 |
1 |
個 |
|
|
17 |
非編碼探測器輸入模塊 |
1 |
個 |
|
|
18 |
非編碼點型感溫探測器 |
2 |
個 |
|
|
19 |
終端器 |
1 |
個 |
|
|
20 |
點型光電感煙探測器 |
1 |
個 |
|
|
21 |
手動報警按鈕 |
1 |
個 |
|
|
22 |
消火栓按鈕 |
1 |
個 |
|
|
23 |
輸入/輸出模塊 |
3 |
個 |
|
|
24 |
排煙閥模擬（繼電器） |
1 |
個 |
|
|
25 |
聲光警報器 |
1 |
個 |
|
|
26 |
消防電話專用模塊 |
1 |
個 |
|
|
27 |
消防電話插座 |
1 |
個 |
|
|
28 |
固定式消防電話分機 |
1 |
個 |
|
|
29 |
手提式消防電話分機 |
1 |
個 |
|
|
30 |
消防廣播模塊 |
1 |
個 |
|
|
31 |
壁掛式緊急廣播音箱 |
1 |
個 |
|
|
32 |
切換模塊 |
6 |
個 |
|
|
33 |
排煙風機模擬 |
1 |
個 |
風機 |
|
34 |
排煙風機接觸器模擬 |
1 |
個 |
繼電器 |
|
35 |
信號輸入模塊 |
1 |
個 |
|
|
36 |
270℃防火閥模擬 |
1 |
個 |
繼電器 |
|
37 |
消防水泵控制箱模擬 |
1 |
個 |
指示燈、繼電器、開關 |
|
38 |
消防水泵模擬 |
2 |
個 |
風機 |
|
39 |
6位PDU電源 |
1 |
個 |
|
|
40 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
41 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
42 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
43 |
單口86型信息面板 |
4 |
個 |
|
|
44 |
86型底盒 |
4 |
個 |
|
|
45 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
46 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
47 |
專用橋架 |
1 |
套 |
|
|
48 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
