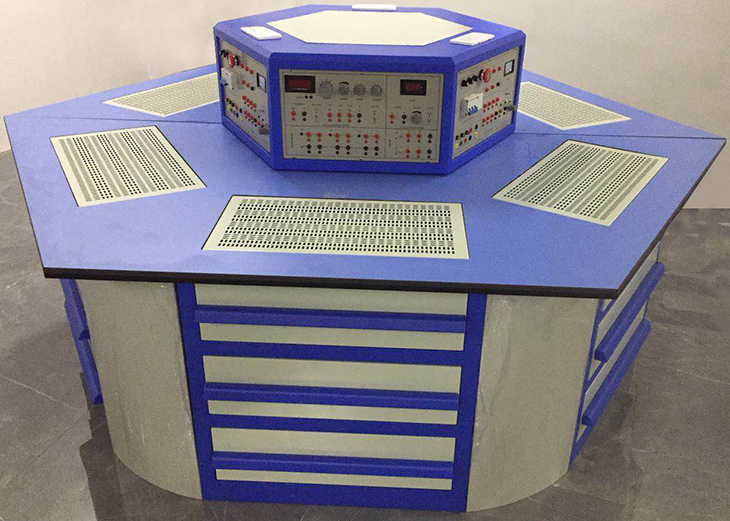

SB-DZZT電子產品裝調一體化創(chuàng )新實訓裝置
電子產品裝調一體化創(chuàng )新實訓裝置,電子產品設計與裝調技能綜合實訓裝置根據國家人力資源和社會(huì )保障部頒發的《無線電調試工》、《電子設備裝接工》等國家職業標準，結合各技工院校相關課程教學大綱要求而研制。提供豐富的實訓模塊，通過對實訓模塊的訓練，使學生熟練掌握測量?jì)x器、裝調工具的使用方法，鍛煉學生設計、裝接、調試、檢修現代電子產品的職業能力。適合各類技工院校、職業院校的《無線電調試工》、《電子設備裝接工》等相關課程的實訓教學。
一、技術性能
工作電源：三相五線制 AC380V±5％ 50Hz
*安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
額定功率：≤2kW
環境溫度：-10℃～40℃
5. 相對濕度：≤85%
二、裝置組成
1.*桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。
2.*桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3.*實訓屏部分：整體采用鋼架式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號標識清晰且經久耐用。
整個控制屏由六工位組成，每個工位均設有啟動、停止按鈕控制電源的輸出，并設有急停按鈕，電源輸出有短路保護。同時設有450V指針式交流電壓表一只，通過波段開關切換指示電源輸入的三相線電壓。

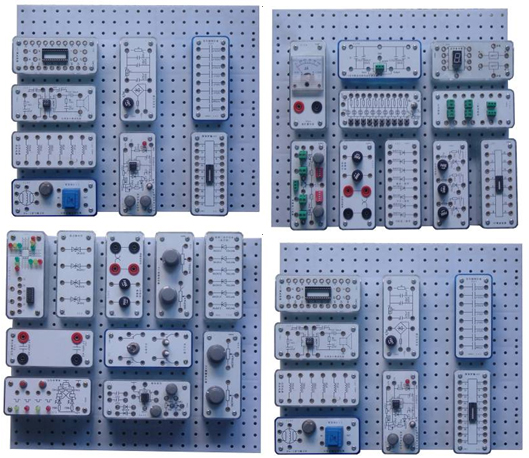

4.多功能四孔底板部分：多功能四孔底板采用優質ABS注塑而成，規格60cm×35mm，配合固定電子創(chuàng )新模塊使用，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
三、實訓儀器及電機
電子創(chuàng )新透明套件3套/臺
（1）模擬電子技術綜合應用、創(chuàng )新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）（綜合應用）
6.恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（2）數字電子技術綜合應用、創(chuàng )新實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
17.聲光控制節能路燈電路（電子產品線路）（綜合應用）
18.8線數據傳輸電路（電子產品線路）（綜合應用）
19.4位環形計數節拍發生器（電子產品線路）（綜合應用）
20.秒脈沖信號發生器（電子產品線路）（綜合應用）
21.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
22.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23.數控變頻三角波-方波發生器
24.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
25.8位優先編碼器搶答電路（電子產品線路）（綜合應用）
26.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
27.數字鐘電路（電子產品線路）（綜合應用）
28.二位十進制計數符合電路（電子產品線路）（綜合應用）
29.交通燈控制電路（電子產品線路）（綜合應用）
30.升/降階梯波發生器（電子產品線路）（綜合應用）
31.光電轉換加/減計數電路（電子產品線路）（綜合應用）
(3)電子產品裝調套件：（每工位1套，單臺6套）
1.常用儀器儀表的使用
2.常用電子元器件的識別與檢測
3.電烙鐵拆裝與電子錫焊技能訓練
4.印刷線路板的制作
5.三端集成穩壓直流電源的制作
6.串聯型直流穩壓電源的制作
7.低頻信號電壓放大器的裝配與測試
8.具有負反饋信號放大器電路的制作與測試
9.文式橋振蕩器的焊接與調試
10.電池電壓監視電路的制作與測試
11.電子催眠器電路的制作
12.模擬"知了"電子電路的制作實訓
13.實用聲控、光控節電照明燈的制作與實訓
14.電子驅蚊器線路的制作實訓
15.保護視力定時器線路
16.語音報警喇叭的制作與實訓
23.實用模擬自然風控制器的制作
24.臺燈調光電路
26.自動充電器的制作
27.半導體收音機的組裝與調試
28.助聽器的組裝與調試
29.聲、光控樓道燈的組裝與調試
30.滅火機器人的組裝與調試
*單組創(chuàng )新套件器件配置清單（整臺裝置需配置三組元器件）
|
序號 |
產品名稱 |
產品規格 |
數量 |
|
1 |
RJ金屬膜電阻(2W) |
330，470，510， |
各1個 |
|
2 |
RJ金屬膜電阻(2W) |
330，510，680， |
各1個 |
|
3 |
RJ金屬膜電阻(2W) |
1K，2K，3.3K， |
各1個 |
|
4 |
RJ金屬膜電阻(2W) |
3.3K，4.7K，6.8K |
各1個 |
|
5 |
RJ金屬膜電阻(2W) |
10K，22K，47K |
各3個 |
|
6 |
錳銅絲電阻(3A) |
0.1，0.2，0.4 |
各1個 |
|
7 |
RT碳膜電阻(1W) |
1，4.7，10，27 |
各1個 |
|
8 |
RT碳膜電阻(1W) |
39，47，56，68 |
各1個 |
|
9 |
RJ金屬膜電阻(1W) |
100，150，200，300 |
各1個 |
|
10 |
RJ金屬膜電阻(1W) |
390，470，560，680 |
各1個 |
|
11 |
RJ金屬膜電阻(1/2W) |
560，820，1K，1K |
各1個 |
|
12 |
RJ金屬膜電阻(1/2W) |
1.2K，2K，2.7K，3K |
各1個 |
|
13 |
RJ金屬膜電阻(1/2W) |
4.7K，5.1K，6.8K，8.2K |
各1個 |
|
14 |
RJ金屬膜電阻(1/2W) |
10K，15K，27K，33K |
各1個 |
|
15 |
RJ金屬膜電阻(1/2W) |
51K，56K，62K，68K |
各4個 |
|
16 |
RJ金屬膜電阻(1/2W) |
100K，270K，390K，470K |
各4個 |
|
17 |
RJ金屬膜電阻(1/2W) |
820K，1M，2.2M，10M |
各1個 |
|
18 |
RJ金屬膜電阻(1/2W) |
120，180，220，620 |
各1個 |
|
19 |
RJ金屬膜電阻(1/2W) |
1.5K，2.2K，2.7K，3.9K |
各1個 |
|
20 |
RJ金屬膜電阻(1/2W) |
6.2K，20K，24K，47K |
各1個 |
|
21 |
RJ金屬膜電阻(1/2W) |
51K，150K，220K，3M |
各1個 |
|
22 |
RJ金屬膜電阻(1/2W) |
510K，1.1M，2M，2M |
各2個 |
|
23 |
CL聚脂膜電容 |
1000pF，2200 pF，3300 pF |
各2個 |
|
24 |
CBB聚丙烯膜電容 |
4700 pF，0.01μF，0.022μF |
各2個 |
|
25 |
CBB聚丙烯膜電容 |
0.033μF，0.047μF，0.1μF |
各4個 |
|
26 |
CBB聚丙烯膜電容 |
0.22μF，0.47μF，1μF |
各1個 |
|
27 |
CBB聚丙烯膜電容 |
0.47μF，1μF，0.33μF |
各1個 |
|
28 |
CD鋁電解電容 |
3.3μF，4.7μF，10μF |
各2個 |
|
29 |
CD鋁電解電容(50V DC) |
100μF，220μF，470μF |
各1個 |
|
30 |
CBB聚丙烯膜電容 |
0.5μ(450V AC)，1.0μ(450V AC) |
各1個 |
|
31 |
CBB聚丙烯膜電容 |
2μF(450V AC)， 4μF(450V AC) |
各1個 |
|
32 |
CL聚脂膜電容 |
20 pF，1500 pF，2200 pF |
各1個 |
|
33 |
CC瓷片電容 |
20 pF，33 pF，100 pF |
各1個 |
|
34 |
可調電容 |
10-60 pF，220 pF，20-120 pF |
各1個 |
|
35 |
CC瓷片電容 |
20 pF |
各1個 |
|
CL聚脂膜電容 |
2200 pF，5600 pF |
||
|
36 |
CBB聚丙烯膜電容 |
0.047μF，0.01μF，0.1μF |
各1個 |
|
37 |
CD鋁電解電容 |
2.2μF，33μF，47μF |
各2個 |
|
38 |
可調電容 |
2-7 pF，4-15 pF，300 pF |
各1個 |
|
39 |
WX線繞電位器 |
100(5W)(去蓋) |
1個 |
|
40 |
WH碳膜電位器 |
470 (2W) (去蓋) |
1個 |
|
41 |
WH碳膜電位器 |
1K (2W) |
1個 |
|
42 |
WX線繞電位器 |
4.7K (1W) (去蓋) |
1個 |
|
43 |
WH碳膜電位器 |
10K (1/2W) (去蓋) |
1個 |
|
44 |
WH碳膜電位器 |
22K(1/2W) |
1個 |
|
45 |
WH碳膜電位器 |
33K (1/2W) |
1個 |
|
46 |
WH碳膜電位器 |
47K (2W) |
1個 |
|
47 |
WH碳膜電位器 |
100K (2W) |
1個 |
|
48 |
WH碳膜電位器 |
470K (2W) |
1個 |
|
49 |
WH碳膜電位器 |
1M (2W) |
1個 |
|
50 |
電感 |
30mH |
1個 |
|
51 |
電感 |
100mH |
1個 |
|
52 |
色碼電感 |
22μH、100μH、180μH、 |
各1個 |
|
54 |
熒光燈鎮流器 |
8W |
1個 |
|
55 |
柱形電感 |
330μH |
各1個 |
|
56 |
柱形電感 |
50μH |
|
|
57 |
柱形電感 |
100μH |
|
|
58 |
EI型殼式變壓器 |
24V/12V |
1個 |
|
59 |
C型芯式變壓器 |
24V/12V |
1個 |
|
60 |
R型芯式變壓器 |
24V/12V |
1個 |
|
61 |
集成底座 |
8P |
2個 |
|
62 |
14P |
5個 |
|
|
63 |
16P |
4個 |
|
|
64 |
18P |
2個 |
|
|
65 |
28P |
1個 |
|
|
66 |
單向擊穿二極管(穩壓管) |
1N4728A (3.3V 1W) |
各1個 |
|
67 |
1N4733A (5.1V 1W) |
||
|
68 |
1N4735A (6.2V 1W) |
||
|
69 |
單向擊穿二極管(穩壓管) |
1N4738A (8.2V 1W) |
各1個 |
|
70 |
1N4740A (10V 1W) |
||
|
71 |
1N4742A (12V 1W) |
||
|
72 |
雙向穩壓管 (1W) |
5V (2W)，8.2V (2W)，10V (2W)，12V (2W) |
各1個 |
|
73 |
整流二極管 |
1N4007，1N4007，1N4007，1N4007 |
各1個 |
|
74 |
開關二極管 |
1N4148 |
各1個 |
|
|
1N4148 |
||
|
肖特基二極管 |
1N5818 |
||
|
75 |
三極管 |
TIP42C |
各1個 |
|
76 |
三極管 |
BU406 |
|
|
77 |
三極管 |
9012 |
各1個 |
|
78 |
三極管 |
TIP41C |
|
|
79 |
三極管 |
9013 |
各1個 |
|
80 |
三極管 |
TIP41C |
|
|
81 |
晶閘管 |
BT151 |
各1個 |
|
82 |
場效應管 |
3DJ7 |
|
|
83 |
增強型場效應管 |
IRF630 (N溝道) |
各1個 |
|
84 |
IRF9630 (P溝道) |
||
|
85 |
雙向觸發管 |
BD3 |
各1個 |
|
86 |
雙向晶閘管 |
BT136 |
|
|
87 |
儀表開關 |
|
1個 |
|
88 |
復位按鈕開關 |
|
1個 |
|
89 |
鈕子開關 |
|
1個 |
|
90 |
燈泡負載 |
|
3個 |
|
91 |
熒光燈底座 |
|
2個 |
|
92 |
啟輝器 |
|
1個 |
|
93 |
指示燈 |
6.3V |
1個 |
|
94 |
熔斷器（保險絲） |
|
1個 |
|
95 |
電流表插座 |
|
2個 |
|
97 |
穩壓集成 |
LM337 |
各1個 |
|
98 |
LM317 |
||
|
99 |
揚聲器 |
8Ω |
1個 |
|
100 |
蜂鳴器 |
TMB12A12 |
各1個 |
|
101 |
LED |
Φ5紅 |
|
|
102 |
QM-N5（或J3）型氣敏元件 |
|
1個 |
|
103 |
三極管插座 |
|
1個 |
|
104 |
元件插座 |
|
1個 |
|
105 |
音樂(lè )芯片 |
JD9300Y |
1個 |
|
106 |
保險絲 |
FU |
各1個 |
|
107 |
二極管 |
1N4007 |
|
|
108 |
電容 |
1000μF /50V，100μF /35V，0.1μF |
|
|
109 |
穩壓管 |
1N4733 (5.1V) |
|
|
110 |
電阻 |
100Ω |
各1個 |
|
111 |
電阻 |
39Ω |
|
|
112 |
溫度傳感器 |
LM35 |
|
|
113 |
琺瑯電阻 |
RX20-10W 22Ω |
|
|
114 |
紐子開關 |
AN4 |
|
|
115 |
電位器 |
470ΩWH1/2W |
|
|
116 |
銅電阻 |
Cu-50 |
|
|
117 |
直流數字毫伏表 |
0～2000mA |
1個 |
|
118 |
穩壓集成 |
7812 |
各1個 |
|
119 |
保險絲 |
FU |
|
|
120 |
二極管 |
1N4007 ×4 |
|
|
121 |
電容 |
470μF /50V |
|
|
122 |
100μF /25V |
||
|
123 |
0.01μF |
||
|
124 |
電位器 |
10K WH1/2W (2) |
各1個 |
|
125 |
電容 |
10μF /35V (2) |
|
|
126 |
集成 |
OP07 |
|
|
127 |
二極管 |
1N4148(2) |
|
|
128 |
集成運放 |
LM358 |
1個 |
|
129 |
繼電器 |
12V |
各1個 |
|
130 |
三極管 |
9013 |
|
|
131 |
二極管 |
1N4148 |
|
|
132 |
電容 |
1000μF /50V (2) |
各1個 |
|
133 |
0.33μF (2) |
||
|
134 |
插座 |
3P |
|
|
135 |
電容 |
1000μF /50V (2) |
各1個 |
|
136 |
0.33μF (2) |
||
|
137 |
插座 |
3P |
|
|
138 |
功放 |
LM386 |
各1個 |
|
139 |
電阻 |
10 (2) |
|
|
140 |
電容 |
47nF (2) |
|
|
141 |
10μF /35V |
||
|
142 |
100nF |
||
|
143 |
100μF |
||
|
144 |
集成 |
MC34063A |
1個 |
|
145 |
撥碼開關 |
紅 藍 |
各1個 |
|
146 |
電阻 |
1K(2) |
|
|
147 |
電位器 |
10KΩ WH1/2W(2) |
|
|
148 |
插座 |
2P(2) |
|
|
149 |
3P(1) |
||
|
150 |
撥碼開關 |
紅 藍 |
各1個 |
|
151 |
電阻 |
1K(2) |
|
|
152 |
電位器 |
10KΩ WH1/2W (2) |
|
|
153 |
插座 |
2P(2) |
|
|
154 |
3P(1) |
||
|
155 |
光電開關 |
LG-JT02(2) |
各1個 |
|
電機 |
1 |
||
|
156 |
開關 |
0-1置數單刀雙擲開關 |
各1個 |
|
157 |
鈕子開關 |
KNX(8) |
|
|
158 |
電阻 |
100(10個) |
各1個 |
|
159 |
鈕子開關 |
1個 |
|
|
160 |
輕觸開關 |
10 |
|
|
161 |
8421撥碼盤 |
2位 |
|
|
162 |
電阻 |
51K (10) |
|
|
163 |
二極管 |
1N4148(8) |
|
|
164 |
集成 |
555 |
各2個 |
|
165 |
電位器 |
100k(2) |
|
|
166 |
電阻 |
10k(2) |
|
|
167 |
300 |
||
|
168 |
二極管 |
4001(2) |
附件4：?jiǎn)卧娮幽K清單
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
規格mm |
|
|
1 |
集成芯片 |
CD4001 |
個 |
1 |
58*58*40 |
|
|
2 |
集成芯片 |
CD4002 |
個 |
1 |
58*58*40 |
|
|
3 |
集成芯片 |
CD4008 |
個 |
2 |
58*58*40 |
|
|
4 |
集成芯片 |
CD4011 |
個 |
3 |
58*58*40 |
|
|
5 |
集成芯片 |
CD4013 |
個 |
3 |
58*58*40 |
|
|
6 |
集成芯片 |
CD4015 |
個 |
1 |
58*124*40 |
|
|
7 |
集成芯片 |
CD4023 |
個 |
1 |
58*58*40 |
|
|
8 |
集成芯片 |
CD4025 |
個 |
2 |
58*58*40 |
|
|
9 |
集成芯片 |
CD4060 |
個 |
1 |
58*58*40 |
|
|
10 |
集成芯片 |
CD4069 |
個 |
1 |
58*58*40 |
|
|
11 |
集成芯片 |
CD4070 |
個 |
1 |
58*58*40 |
|
|
12 |
集成芯片 |
CD4071 |
個 |
1 |
58*58*40 |
|
|
13 |
集成芯片 |
CD4073 |
個 |
1 |
58*58*40 |
|
|
14 |
集成芯片 |
CD4075 |
個 |
1 |
58*58*40 |
|
|
15 |
集成芯片 |
CD4077 |
個 |
1 |
58*58*40 |
|
|
16 |
集成芯片 |
CD4081 |
個 |
1 |
58*58*40 |
|
|
17 |
集成芯片 |
CD4085 |
個 |
1 |
58*58*40 |
|
|
18 |
集成芯片 |
CD4096 |
個 |
1 |
58*58*40 |
|
|
19 |
集成芯片 |
CD40106 |
個 |
1 |
58*58*40 |
|
|
20 |
集成芯片 |
CD40107 |
個 |
1 |
58*58*40 |
|
|
21 |
集成芯片 |
CD40194 |
個 |
1 |
58*58*40 |
|
|
22 |
集成芯片 |
CD4518 |
個 |
2 |
58*58*40 |
|
|
23 |
集成芯片 |
CD4532 |
個 |
1 |
58*58*40 |
|
|
24 |
集成芯片 |
CD4538 |
個 |
1 |
58*58*40 |
|
|
25 |
集成芯片 |
74HC03 |
個 |
1 |
58*58*40 |
|
|
26 |
集成芯片 |
74HC112 |
個 |
1 |
58*58*40 |
|
|
27 |
集成芯片 |
74HC151 |
個 |
1 |
58*58*40 |
|
|
28 |
集成芯片 |
74LS161 |
個 |
2 |
58*58*40 |
|
|
29 |
集成芯片 |
74LS163 |
個 |
2 |
58*58*40 |
|
|
30 |
集成芯片 |
74LS283 |
個 |
1 |
58*58*40 |
|
|
31 |
集成芯片 |
54LS196 |
個 |
1 |
58*58*40 |
|
|
32 |
集成芯片 |
CD40192/74LS192 |
個 |
1 |
58*58*40 |
|
|
33 |
集成芯片 |
14513 |
個 |
2 |
58*58*40 |
|
|
34 |
集成芯片 |
555 |
個 |
2 |
58*58*40 |
|
|
35 |
集成芯片 |
AD7520 |
個 |
1 |
58*58*40 |
|
|
36 |
集成芯片 |
LM358 |
個 |
1 |
58*58*40 |
|
|
37 |
集成芯片 |
LM386 |
個 |
1 |
58*58*40 |
|
|
38 |
集成芯片 |
ADC0809 |
個 |
1 |
58*58*40 |
|
|
39 |
集成芯片 |
14528 |
個 |
1 |
58*58*40 |
|
|
40 |
集成芯片 |
4N35 |
個 |
1 |
58*58*40 |
|
|
41 |
集成芯片 |
1413 |
個 |
1 |
58*58*40 |
|
|
42 |
集成芯片 |
MC34063 |
個 |
1 |
58*58*40 |
|
|
43 |
集成芯片 |
OP07 |
個 |
1 |
58*58*40 |
|
|
44 |
電阻 |
680K |
個 |
1 |
|
|
|
45 |
電阻 |
270 |
個 |
1 |
|
|
|
46 |
瓷片電容 |
51P |
個 |
1 |
|
|
|
47 |
瓷片電容 |
200P |
個 |
1 |
|
|
|
48 |
三極管 |
9012 |
個 |
1 |
|
|
|
49 |
三極管 |
9013 |
個 |
1 |
|
|
|
50 |
穩壓集成 |
7815 |
個 |
1 |
|
|
|
51 |
穩壓集成 |
7915 |
個 |
1 |
|
|
|
52 |
卡口燈泡(E17) |
15W220V |
只 |
5 |
冰箱燈泡 |
|
|
53 |
卡口燈泡(E14) |
40W220V |
只 |
5 |
冰箱燈泡 |
|
|
54 |
卡口燈泡(E17) |
15W24V |
只 |
2 |
冰箱燈泡 |
|
|
55 |
熔芯(保險絲) |
1A、0.5A、2A |
只 |
各1盒 |
玻璃 |
|
|
56 |
1號電池盒 |
|
只 |
1 |
|
|
|
57 |
熒光燈（8W） |
|
只 |
1 |
|
|
|
58 |
啟輝器 |
|
只 |
1 |
|
|
|
59 |
1#電池 |
|
節 |
2 |
1.5V |
|
|
60 |
導線(香蕉插) |
紅色25cm |
根 |
5 |
|
|
|
61 |
導線(香蕉插) |
黃色25cm |
根 |
5 |
|
|
|
62 |
導線(香蕉插) |
綠色25cm |
根 |
5 |
|
|
|
63 |
導線(香蕉插) |
藍色25cm |
根 |
5 |
|
|
|
64 |
導線(香蕉插) |
黑色25cm |
根 |
5 |
|
|
|
65 |
導線(香蕉插) |
紅色35cm |
根 |
5 |
|
|
|
66 |
導線(香蕉插) |
黃色35cm |
根 |
5 |
|
|
|
67 |
導線(香蕉插) |
綠色35cm |
根 |
5 |
|
|
|
68 |
導線(香蕉插) |
藍色35cm |
根 |
5 |
|
|
|
69 |
導線(香蕉插) |
黑色35cm |
根 |
5 |
|
|
|
70 |
導線(香蕉插) |
紅色45cm |
根 |
4 |
|
|
|
71 |
導線(香蕉插) |
黃色45cm |
根 |
4 |
|
|
|
72 |
導線(香蕉插) |
綠色45cm |
根 |
4 |
|
|
|
73 |
導線(香蕉插) |
藍色45cm |
根 |
4 |
|
|
|
74 |
導線(香蕉插) |
黑色45cm |
根 |
4 |
|
|
|
75 |
導線(香蕉插) |
紅色70cm |
根 |
2 |
|
|
|
76 |
導線(香蕉插) |
黃色70cm |
根 |
2 |
|
|
|
77 |
導線(香蕉插) |
綠色70cm |
根 |
2 |
|
|
|
78 |
導線(香蕉插) |
藍色70cm |
根 |
2 |
|
|
|
79 |
導線(香蕉插) |
黑色70cm |
根 |
2 |
|
|
|
80 |
電容 |
10μF |
|
|||
|
81 |
0.1μF |
|||||
|
82 |
0.01μF |
|||||
|
83 |
鈕子開關 |
1個 |
||||
|
84 |
電阻 |
100(8) |
各1個 |
|||
|
85 |
集成 |
ULN2801 |
||||
|
86 |
LED |
紅(8) |
||||
|
87 |
集成 |
4511(2) |
各3個 |
|||
|
88 |
電阻 |
300 (16) |
||||
|
89 |
共陰數碼管 |
0.5寸(2) |
||||
|
90 |
LED |
紅(4)綠(4) 黃(4) |
各1個 |
|||
|
91 |
電阻 |
50Ω(6) |
||||
|
92 |
集成 |
CD1413 |
||||
|
93 |
電位器 |
10K WH1/2W |
各1個 |
|||
|
94 |
單結晶休管 |
BT33 |
||||
|
95 |
電阻 |
2.2KΩ |
||||
|
96 |
100Ω |
|||||
|
97 |
560Ω |
|||||
|
98 |
三極管 |
9013 |
||||
|
99 |
二極管 |
1N4148(2) |
||||
|
100 |
指針微安表 |
100μA |
1個 |
|||
