SBGJ-758L電機原理及電機拖動實驗系統
電機原理及電機拖動實驗系統《電機原理與拖動》是工業自動化、電氣自動化、機電一體化等專業的重點專業技
術課程之一，也是未來學習《電力電子技術》、《半導體變流技術》、《自動控制系統》、《運動控制系統》、《電氣傳動控制系統》等各專業課程的必備先修課程。實驗教學的目的在
于培養同學掌握最基本的實驗技術方法與操作技能，是獲取基本感性體驗、訓練基本操
作技能、積累基本技術經驗的必要環節。在實驗中應學會(huì )運用所學的理論知識去分析和
解決工作中出現的問題；同時通過實驗來適當驗證理論，促使理論和實踐相結合。
一、電機原理及電機拖動實驗系統構成
1、電機原理及電機拖動實驗裝置采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。保護功能齊全。機柜面板上設有基本單元電路模塊，通過適當組合可進行各個電機實驗。
2、配二個1.5KW功率的機組分別固定在二個小車上（直流電動機-直流發電機機組、三相交流電動機－或三相交流電動機-渦流測功機組），直流電動機和轉速3000轉/分。
3、機柜設有晶閘管整流電源，輸出直流電壓0～310伏。輸出最大直流電流55A。
4、三相調壓器、電抗器、燈箱負載。
5、選配件有帶PC-232接口的智能測試模塊。
二、實驗內容
1、直流電機認識實驗。
2、直流發電機實驗。
3、直流電動機實驗。
4、并勵電動機實驗。
5、三相變壓器連接組別實驗。
6、三相感應電動機起動和調速實驗。
7、三相感應電動機的空載和短路實驗。
8、三相感應電動機的負載實驗。
SBDJYL-1電機原理實驗臺
產品概述
“電機原理實驗臺”是以直流永磁電機實物為基礎，采用線切割，激光切割等工藝進行局部解剖，通過對直流永磁電機解剖，可清楚了解電機的結構與功能，提高學生對電機系統的初步認識，使學生了解電機系統原理起到更直觀更深入的教學目的。

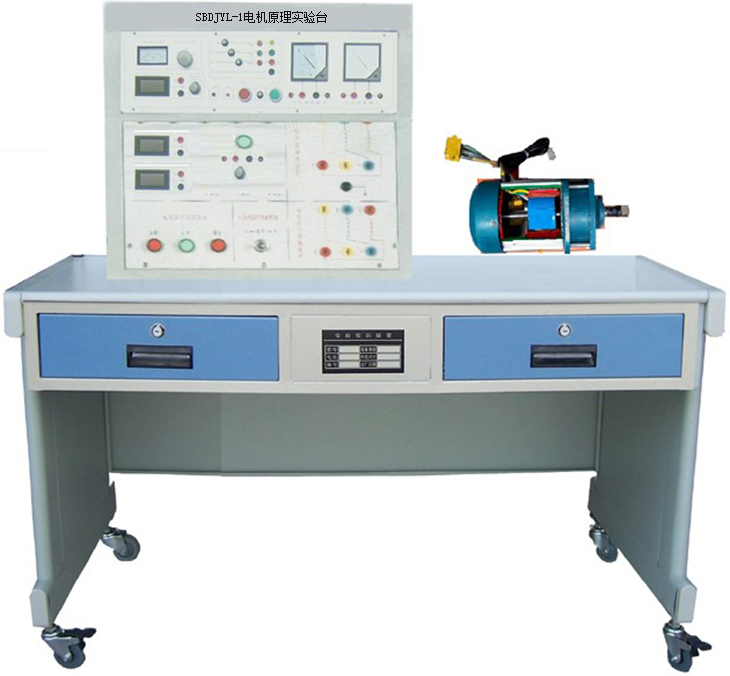

（設備外形參考圖片，具體以實物配置為準）
二、設備技術性能
1、輸入電源：?jiǎn)蜗嗳�(xiàn)（L/N
/PE）～220V±10%
50Hz
2、工作環境：溫度-10℃～+40℃
相對濕度＜85%(25℃)
海拔＜4000m
3、裝置容量：＜1.0KVA
4、重
量：小于
120Kg
5、外形尺寸：120×70×150cm3
三、技術參數
1、臺架配置電機轉子與定子，定子做局部解剖，并采用透明亞克力密封，可展示電機運行狀態。
2、通過旋轉電機軸電機可發電，并點亮燈泡等附屬設備。
3、為電機通電電機可緩慢轉動，實現驅動過程。
4、臺架采用鋼質結構，底腳裝有四個輪子，方便移動，帶有漏電保護器、電源插座等
5、提供直流永磁電機1臺
。電機功率300W，電壓220V，轉速1000轉/分
6、提供DC0-220V可調直流電源
1臺。
7、提供指示燈1只，直流電壓表1只，直流電流表1只。
四、配備電工電子電拖及自動控制智能3D仿真軟件
3D模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學�？梢愿鶕䦟W(xué)生學習進度選擇相應的訓練模塊進行訓練。
五、實驗內容:
1、直流電機結構的認識實驗。
2、直流發電機實驗。
3、直流電動機實驗

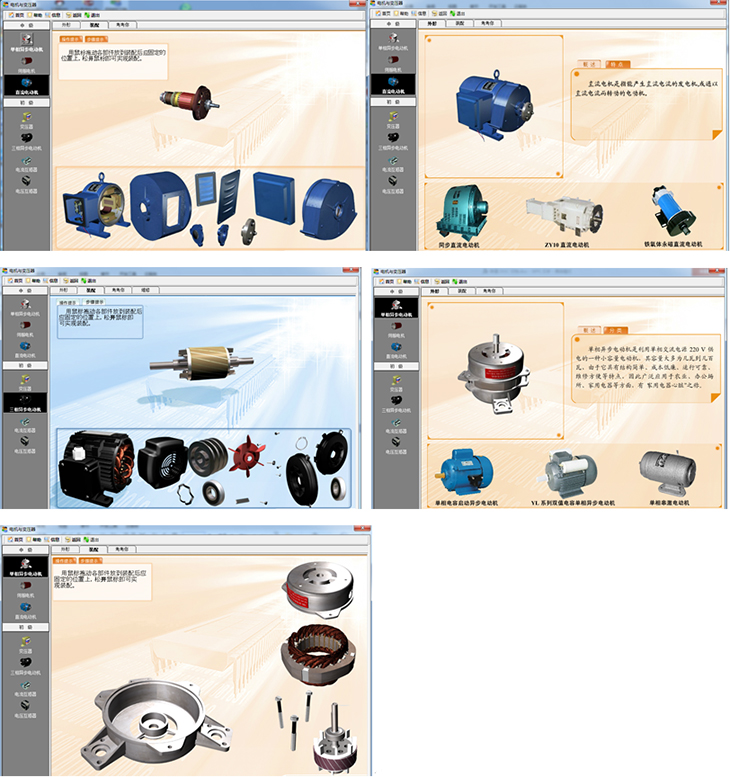

附件一 ：電機及結構原理相關軟件截圖如下：
|
