SBDJCS-1電機故障檢測實訓考核裝置
電機故障檢測實訓考核裝置隨著科學技術的發展,人們對電氣設備的維護,診斷的要求也越來越高,由原來的故障維修,預防性維修過度到預知維修(狀態維修),為了使電氣故障診斷實訓能更上一個臺階學校在受資金的限制下購買一臺電機繞組故障診斷儀,該目前市面上電機故障繞組診斷儀是針對現場技術人員而設計的,如果有多人的實訓每人一臺電機故障繞組診斷儀是很不經濟的,電機故障的多樣性實訓在生產現場是不可能實現的,在生產現場不可能同時出現電機繞組故障診儀診斷出的各種故障,故發明了<一臺電機繞組故障診斷儀同時滿足多人實訓的教學裝置>(以下簡稱教學裝置).此裝置應用于實訓教學和社會(huì )服務,集教學實訓,技能訓練,職業培訓,技能鑒定,技術服務于一體.實現"教,學,練,做"一體化教學,即節約了教學經費又填補了本校電機故障診斷實訓的空白.

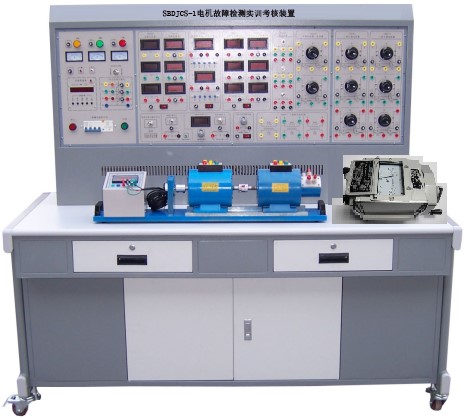

（設備外形參考圖片）
一、技術參數
1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有過流、漏電、短路、超量程等
二、裝置的配置
實訓裝置由電源控制屏、實訓桌、儀表及連接導線等組成。
（一）電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)
1、交流電源部分
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格1.5kVA、0～450V）�？烧{交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護，克服了更換保險絲帶來的麻煩，并具有過流聲光告警�？刂破恋墓╇娪蓡⑼０粹o進行控制，具有漏電聲光告警等功能；配有指針式交流電壓表，可方便地指示三相電網和三相調壓輸出的每一相的線電壓。
2、直流電源部分
220V/0.5A直流電源一組，具有短路保護功能；
0～240V/3A可調直流高壓電源一組，具有過壓、過流及短路保護功能
3、 設置故排、排除故障模塊
該模塊設有設故區和排故區，設故區可對單相異步電機、三相異步電機、同步電機、直流電機的常見電氣故障進行設置；排故區可讓學生動手進行故障測試，并把測試出的故障加以排除，從而提高學生的電機檢測技能。
4、 電機模塊部分
配有單相電容運轉異步電動機、三相鼠籠式異步電動機、同步電動機及直流并勵電動機，設有對應電機控制及運行狀態指示，在電機短路故障模擬時能迅速的切斷電源，以保護設備的安全使用。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為加厚鋼板噴塑,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個舒適的工作臺面。實訓桌底部裝有四個萬向輪和緊固機構，便于移動和固定。
（三）儀器儀表
1、交流數字電流表（三只表）： 測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.5Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
2、交流數字電壓表（一只表）： 測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗1M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
3、直流數字電流表（兩只表）：測量范圍0～5A，帶有毫安、安培指示（量程自動判斷，自動切換），輸入阻抗為0.25Ω，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
4、500V等級兆歐表。
5、便攜式數字萬用表
6、直流數字電壓表（一只表）：測量范圍0～500V（量程自動判斷，自動切換），輸入阻抗10M，精度0.5%±5字，具有超量程報警、指示及切斷總電源等功能。
★（四）無線智能考核系統（與機床電路配套考核）
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕脩�(hù)使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡(luò )，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
（五）實訓導線及配件
采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
（六）、 配套教學數字資源（共1套）
★1、免費贈送配套教學數字資源（一）：電工作業培訓教學軟件（ 用電安全與觸電急救仿真教學軟件），正版軟件，可提供軟件著作權專利證書。
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
★2、免費贈送配套教學數字資源（二）：維修電工實訓考核教學軟件，正版軟件，可提供軟件著作權專利證書。
軟件內容包含電工基礎常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、故障排除、連線，PLC模塊等100多個實驗內容，學�？梢愿鶕䦟W(xué)生學習進度選擇相應的訓練模塊進行訓練。利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗目的的描述、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。軟件中的項目?jì)热莺蛯?shí)訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識。
★3、免費贈送配套教學數字資源（三）：電機與變壓器仿真教學軟件，正版軟件，可提供軟件著作權專利證書。
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
三、實訓項目
（一）直流電動機實訓
1-1直流電動機知識的概述
1-2直流電動機認識實訓
1-3直流電動機的啟動
1-4直流電動機的調速
1-5直流電動機的換向
1-6直流他勵電動機絕緣電阻的測量
1-7直流電動機故障的檢測
（二） 三相異步電動機實訓
2-1異步電機知識的概述
2-2 三相鼠籠異步電機的認識實訓
2-3 三相鼠籠異步電機的啟動與換向實訓
2-4 三相鼠籠異步電動機的空載實訓
2-5 三相鼠籠式異步電動機絕緣電阻的測量
2-6三相異步電動機繼電接觸控制實訓（自鎖控制）
2-7三相異步電動機故障的檢測
（三）單相電容運轉異步電動機實訓
3-1 單相異步電機的概述
3-2 單相電容運轉異步電動機的認識
3-3 單相電容運轉異步電動機的空載運行
3-4單相電容運轉異步電機絕緣電阻的測量
3-5單相異步電動機故障的檢測
（四）三相同步電動機實訓
4-1 三相同步電機知識的概述
4-2 三相同步電動機的認識
4-3 三相同步電動機的啟動
4-4 三相同步電機的故障檢測
