SBDQ-1型電機及拖動技術實訓裝置
一、概述
電機及拖動技術實訓裝置綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、 "工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院�，F有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

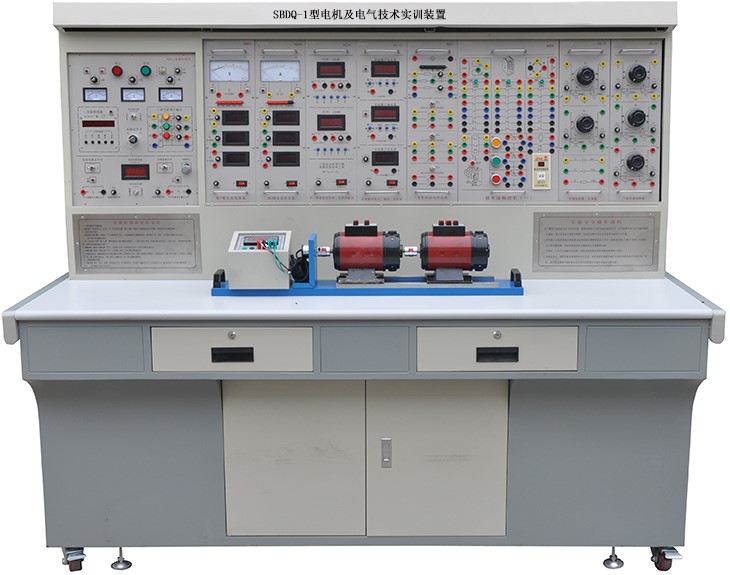

（電機拖動實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

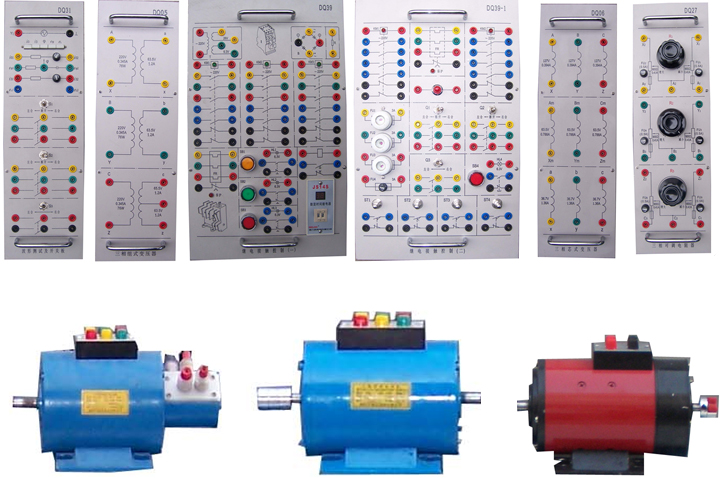

（ 部分掛件及電機示例）
二、電機拖動實驗裝置特點
1、綜合性強 本裝置掛件配齊時可完成目前國內各類院校電機，電力電子及電氣控制學科課程的全部實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會(huì )打下良好的基礎；
6、開放性強 控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創(chuàng )造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 350Kg
5、外形尺寸：187×70×160cm3
四、裝置的基本裝備
1、DQ01B電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源（內設過載保護措施）各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。
實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
（4）實驗管理器：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(5) 控制屏正面大凹槽內，設有兩根圓鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實驗裝置照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、光電編碼器測速系統及數字轉速表。
包括固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用高精度光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ05三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器
三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A）
6、DQ07直流復勵發電機（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，絕緣等級E ）
7、DQ09直流并勵電動機（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）
8、DQ10三相鼠籠式異步電動機（Un= AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
9、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率120W ,電流0.6A，絕緣等級E）
10、GDQ12線繞式異步電機起動與調速電阻箱
提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。
11、DQ14 三相同步電機
作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min。
12、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
13、DQ22直流數字電壓、毫安、安培表(三只)
直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。
14、DQ25單三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jì)陕穯蜗喙β?span lang="EN-US">P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
15、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)
16、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)
17、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
18、DQ31C熔斷器及開關板
由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
19、DQ32 旋轉燈，并網開關，同步機勵磁電源。
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。
20、DQ44數/模交流電流表
由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。
21、DQ45數/模交流電壓表
由三只數字交流電壓表和一只指針式精密交流電壓表組成。
指針式精密交流電壓表1只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示及切斷總電源功能。
22、DQ39繼電接觸控制(一)
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板上設有搖臂結構。
23、DQ39-1 繼電接觸控制(二)
提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
24、DQ36 步進電機及控制系統實訓裝置
提供三相步進電機及控制系統1套
25、JLSF-1 交流伺服電機及控制系統實訓裝置
提供交流伺服電機及控制系統1套
26、YB-1 儀表照明實訓組件
提供單相單控開關盒一只，單相雙控開關盒二只，單相電度表1只。
27、SB05實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
28、配套輔助教學軟件資源
1）★配套教學資源：電機與變壓器仿真教學軟件
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
2）★配套教學資源：電力拖動仿真教學軟件
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
3）★配套教學資源：機床電氣線路仿真教學軟件
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
五、裝置可完成的實驗項目
1.直流電機實驗
(1)認識實驗
(2)直流發電機
(3)直流并勵電動機
2.變壓器實驗
(1)單相變壓器
(2)三相變壓器
(3)三相變壓器的聯接組和不對稱短路
(4)三相三繞組變壓器
(5)單相變壓器的并聯運行
(6)三相變壓器的并聯運行
3.異步電機實驗
(1)三相鼠籠異步電動機的工作特性
(2)三相異步電動機的啟動與調速
4.電動機機械特性的測定
(1)直流他勵電動機在各種運轉狀態下的機械特性
(2)三相異步電動機在各種運行狀態下的機械特性
(3)三相異步電機M-S曲線的測繪
5.同步電機
（1）三相同步發電機的運行特性測定
（2）三相同步發電機的并網運行
（3）三相同步電動機工作特性
（4）三相同步電機參數測定
6.步進電機實訓
（1）步進電機及步進控制系統認識，運行實訓
7.交流伺服電機實訓
（1）交流伺服電機及伺服控制系統認識，運行實訓
8.照明電路實訓
（1）單個插座控制一盞燈實訓
（2）兩個插座兩地控制一盞燈實訓
（3）單相電度表接線實訓
9.繼電接觸控制與電力拖動（電氣控制）
1）三相異步電動機點動與自鎖控制線路
2）三相異步電動機正反轉控制線路；
3）三相異步電動機順序控制線路；
4）三相異步電動機的Y-△起控制線路；
5）三相異步電動機的能耗制動；
6）兩臺三相異步電動機起動順序控制
7）三相線繞式異步電機起動控制線路
8）工作臺往返自動控制實驗；
9）兩地控制線路
六、 電機拖動實驗裝置的配置清單
|
序號 |
型號 |
名稱 |
數量 |
|
1 |
DQ01B |
電源控制屏 |
1套 |
|
2 |
DQ02 |
實驗桌 |
1張 |
|
3 |
DQ03-1 |
固定電機導軌、測速系統及智能數顯轉速表 |
1套 |
|
4 |
DQ05 |
三相組式變壓器 |
1件 |
|
5 |
DQ06 |
三相芯式變壓器 |
1件 |
|
6 |
DQ07 |
直流復勵發電機 |
1件 |
|
7 |
DQ09 |
直流并（他）勵電動機 |
1臺 |
|
8 |
DQ10 |
三相鼠籠式異步電動機 |
1臺 |
|
9 |
DQ11 |
三相線繞異步電機 |
1臺 |
|
10 |
GDQ12 |
三相線繞異步電機啟動調速電阻箱 |
1件 |
|
11 |
DQ14 |
三相同步電機 |
1件 |
|
12 |
DQ19 |
校正直流測功機 |
1臺 |
|
13 |
DQ22 |
直流數字電壓、毫安、安培表(三只) |
2件 |
|
14 |
DQ25 |
單/三相智能功率、功率因數表 |
1件 |
|
15 |
DQ26 |
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
16 |
DQ27 |
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
17 |
DQ29 |
可調電阻器、電容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
|
18 |
DQ31C |
熔斷器及開關板 |
1件 |
|
19 |
DQ32 |
旋轉燈，并網開關，同步機勵磁電源 |
1件 |
|
20 |
DQ44 |
數/模交流電流表 |
1件 |
|
21 |
DQ45 |
數/模交流電壓表 |
1件 |
|
22 |
DQ39 |
繼電接觸控制(一) |
1件 |
|
23 |
DQ39-1 |
繼電接觸控制(二) |
1件 |
|
24 |
DQ36 |
步進電機及控制系統實訓裝置 |
1件 |
|
25 |
JLSF-1 |
交流伺服電機及控制系統實訓裝置 |
1件 |
|
26 |
YB-1 |
儀表照明實訓組件 |
1件 |
|
27 |
|
實驗連接線及易損配件 |
1件 |
|
28 |
配套教學軟件資源 |
1）電機與變壓器仿真教學軟件 1套 2）電力拖動仿真教學軟件 1套 3）機床電氣線路仿真教學軟件 1套 |
1套 |
|
29 |
凳子 |
四腳鋼質方凳 |
2只 |
