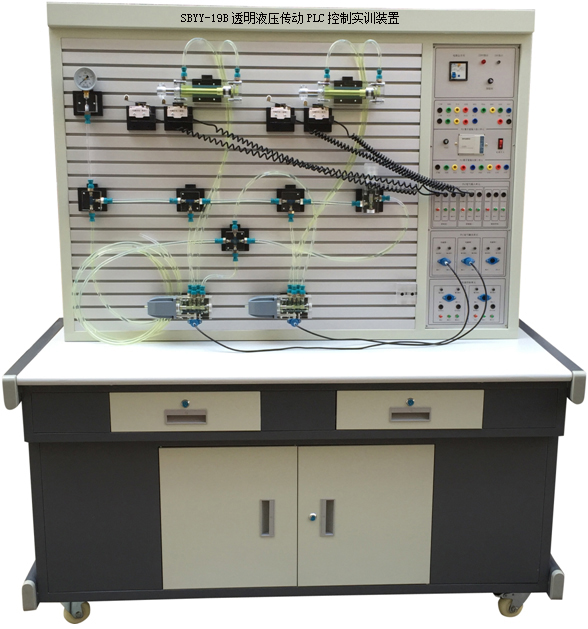

SBYY-19B透明液壓PLC控制實訓裝置

隨著教學水平的不斷提高，對教學使用的儀器要求也越來越高。液壓傳動這一技術的教學就十分依賴一個好的教學設備，比如液壓傳動實訓臺。液壓傳動是利用液體壓力能進行能量轉換的傳動方式。在機械上采用液壓傳動技術，可以簡化機器的結構，減輕機器質量，減少材料消耗，降低制造成本，減輕勞動強度，提高工作效率和工作的可靠性，廣泛應用于許多領域。而液壓實驗臺臺就是為了實現液壓傳動課程現代化教學而進行研究的科技成果。液壓液壓臺，可以讓學生在實驗時直觀、感性地進行對比并了解電、液各自具有的特點、特色、及優缺點等。培養學生的動手能力、設計能力、綜合運用能力以及創(chuàng )新能力。那么該如何選擇一個好的液壓傳動實訓臺來有效提高教學質量和效率呢？首先實訓臺的實驗臺需要具有堅固、高耐磨的特點，結構合理，一張實驗桌可容納多個學生進行液壓綜合實驗，優化共享資源。簡單來說就是操作面積大、操作方便、美觀大方、堅固耐用。其次實訓臺的防漏裝置要合理規范，如學生在實驗過程中有油液溢出要保證不會(huì )污染實驗臺，保證實驗過程的清潔干凈。另外，售后服務也是很重要的一環。如果在操作過程中機器不小心出了什么故障，就需要有完善的售后服務制度來保障自身，這就需要廠商的信譽有足夠的保障。 液壓實驗臺是根據高等院校機電一體化教學大綱要求，在我公司專利產品透明液壓傳動演示系統的基礎上廣泛征求專家、教授與老師的意見，采用了開放型綜合實驗臺結構,經不斷創(chuàng )新改進研制而成的，是目前液電控制最理想的實驗室設備、廣泛用于學校、部隊、軍事、院校、機械、汽車、船舶、醫療、航空、鋼鐵、化工、電力、石油、機械工程等各個領域。

一、液壓實驗臺主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 調速范圍0－1700r/min
5、實訓工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1800mm
二、主要特點
1、透明液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、液壓基本實訓的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

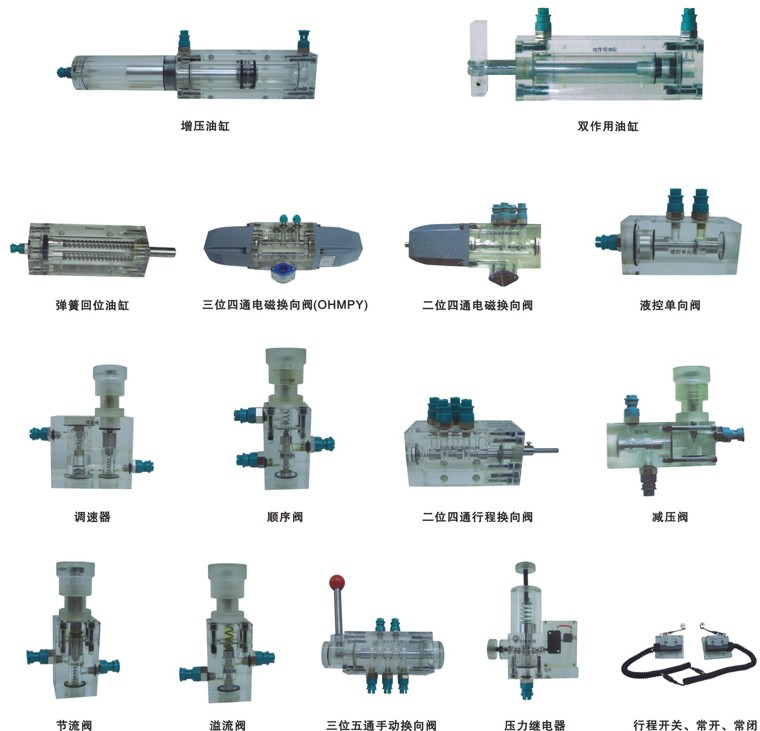

四、液壓元件

五、液壓PLC實驗臺配置清單
