2021年5月16日

PLC理實一體化實訓臺,PLC技術應用實訓室,一體化教學自動化創(chuàng )新實訓室

PLC技術應用實訓室、PLC理實一體化實訓臺

PLC理實一體化實訓臺,PLC技術應用實訓室，一體化教學自動化創(chuàng )新實訓室配備，自動化實訓系統（西門子控制器）工作島；一體化教學自動化創(chuàng )新實訓室設備的配備都按照工廠實際運行情況進行模擬操作，使學生盡早的熟悉工廠運行情況，工作時能迅速的融入企業。

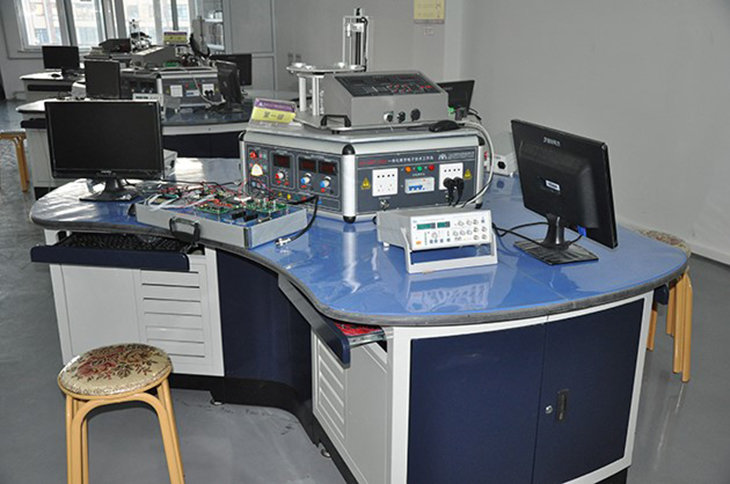

圖片僅供參考，以實際配置為準

一、PLC技術應用實訓設備概述

PLC技術應用實訓裝置采用鋁木結構實訓臺，實訓臺架由實訓臺、實訓桌、便攜式模塊、臺式電腦四大部分組成。實訓臺包括PLC操作區、觸摸屏操作區、直流電源輸出區、交流電源總電源控制保護和交流三相四線電源輸出區；實訓桌以經氧化處理的高材質鈑金作為設備主要框架材料，桌身分上下兩層，上層由三個活動抽屜和一個鍵盤托板組成，下層左側為推拉式儲物柜，可存放工具材料、元器件等，右側部分空間可用于放置電腦主機。

二、PLC技術應用實訓裝置特點

1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡(luò )實訓教學，體現實訓教學的網絡(luò )性和系統性。

2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。

3、基于現場總線的組態監控實訓教學：通過現場總線網絡(luò )，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡(luò )集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

4、仿真實訓教學：通過FLASH虛擬環境實時顯示PLC運行狀態，也可以實現PLC接線、錯誤檢查、編程訓練、程序編寫測試等功能。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m

3、裝置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1680mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、PLC技術應用實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；

四、功能特點

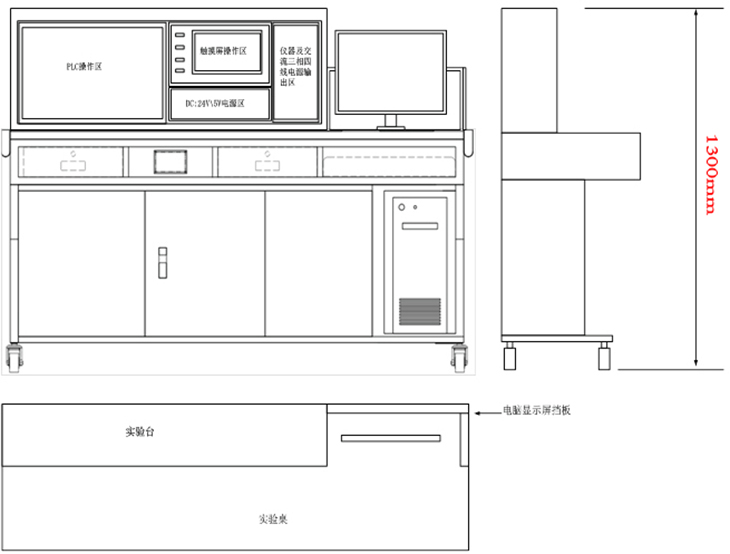

PLC技術應用實訓設備總體結構：

采用鋁木結構實訓臺，實訓臺架由實訓臺、實訓桌、便攜式模塊、臺式電腦四大部分組成。實訓臺包括PLC操作區、觸摸屏操作區、直流電源輸出區、交流電源總電源控制保護和交流三相四線電源輸出區；實訓桌以經氧化處理的高材質鈑金作為設備主要框架材料，桌身分上下兩層，上層由三個活動抽屜和一個鍵盤托板組成，下層左側為推拉式儲物柜，可存放工具材料、元器件等，右側部分空間可用于放置電腦主機。

中標單位嚴格按照招標要求制作實訓設備，希望中標單位給我方提供產品的詳細設計圖（如實訓設備各部位的尺寸、實驗臺面元件清晰布置圖等）國際要求的技術參數文件、產品中元件配置詳細清單等，供我方采購前參考。

關于該設備的作用和使用環境；該設備不是國定班級的實訓設備也不是實訓考核裝置，是在教室隨堂教學使用的理實一體化設備，其特點描述，如1、2節課甲班在該設備上上A內容后，3、4節課乙班要能在該設備上上B內容，其設備作用和使用環境是人員多、人員流動量大、教學內容變換頻繁，所以要求該設備結構整體堅固耐用，不作變換或少量變換就能保證各教學內容的需要，為了減少人為因素損壞設備的機率，設備上不宜掛過多的模塊，活動部件也不宜存放在設備自帶的柜子里。

廠家在設計時考慮將電腦的USB接口、串口引至靠近PLC操作扳的區域。

實驗臺面上右側留有可放置電腦顯示器的區域，懸空的兩側裝有擋板，不會(huì )因為不小心造成顯示器摔落，可對顯示器形成有效保護。

弱電區域接線用K2號測試線2MM實驗連接線；強電區域接線用4mm香蕉插頭高壓安全護套插頭測試線。

本設備各個功能區的功能特點：

PLC操作區：PLC主機，分別制作為兩塊操作板，操作板可更換使用，更換方便、快捷、牢固，實訓時均采用安全插線進行連接。操作板上畫有電路標識的圖形符號和文字符號，線條、文字清晰并不退色；其中PLC操作板1可以每5臺實驗設備為一組，每組配主站模塊一塊，配從站模塊四塊。

觸摸屏操作區：觸摸屏采用10寸彩色觸摸屏，含一個觸摸屏電源開關與四個引出接口。

直流電源輸出區：含DC:24V輸出插孔、DC:24V輸出接線柱、DC:5V輸出插孔、DC:5V輸出接線柱、DC:24V電壓表檢測、DC:24V/5V電源開關、DC:24V/5V電源保險。

交流電源總電源控制、保護和交流三相四線電源輸出區：具有三相電源控制、指標、短路保護、漏電保護功能。配置包括：三相四線漏電空開為總電源開關，U相、V相、W相電壓表監測，三相四線電源輸出安全插孔，三相四線電源輸出空開控制和短路保險，三相四線電源輸出用指示燈作電源輸出指示標識。

伺服電機定位模塊：本模塊為便攜式模塊，可以通過3個接近開關進行機械定位；也可以通過伺服電機進行更精確的閉環位置控制實訓，該裝置采用標準的模塊化設計，實訓時均采用安全插線進行連接，安全可靠，更具人性化。

步進電機定位模塊：本模塊為便攜式模塊，可以通過3個接近開關進行機械定位；也可以通過步進電機所發脈沖數進行比較精確的機械定位；還可以利用步進電機和旋轉編碼器進行更精確的閉環位置控制實訓，該裝置采用標準的模塊化設計，實訓時均采用安全插線進行連接，安全可靠，更具人性化。

變頻調速模塊：本模塊為便攜式模塊，可以通過3個接近開關進行機械定位；也可以通過三相減速電機和旋轉編碼器進行更精確的位置控制實訓，該裝置采用標準的模塊化設計，實訓時均采用安全插線進行連接，安全可靠，更具人性化。

五、實訓項目

本設備基本實訓包含PLC、PLC擴展模塊、變頻器控制、伺服電機控制、步進電機控制、組態軟件、CC-Link網絡(luò )基本操作與編程實訓項目。部分實訓項目如下：

序號	名稱	主要技術指標	數量	單位
1	實訓桌	鈑金實訓臺；1300mm×750mm×1300mm（僅供參考，以實際尺寸為準）	1	套
2	實訓臺電源	電源供電、保護和通電指示：包含直流電源輸出區和交流電源輸出區	1	套
3	PLC操作板1	繼電器型（1只/塊）。擴展模塊包括： FX3U-485-BD（1只/塊） FX3U-4AD-PT（1只/塊） FX3U-64CCL（1只/塊）注：15套共配12只 FX3U-16CCL-M（1只/塊）注：15套共配3只操作板上含若干小開關、小按鈕、指示燈、小繼電器、兩位七段數碼管等。	1	套
3	PLC操作板2	（1只）晶體管型。含擴展模塊包括： FX3U-3A-ADP（1只/塊） FX3U-4AD-TC（1只/塊） FX3U-485-BD（1只/塊）操作板上含若干小開關、小按鈕、指示燈、小繼電器、兩位七段數碼管等。	1	套
4	觸摸屏操作區	昆侖通態10寸彩色觸摸屏 (1只/每臺)，含一個觸摸屏電源開關與四個引出接口。	1	套
5	PLC下載線SC-11	長2000mm；用于學生機PLC主機與計算機之間的通訊。	1	根
6	國標電源線	標準插頭國標電源線	1	根
7	安全插拔線	每臺配1000mm長的20根、 600mm長的50根	1	套
8	PLC編程軟件	PLC編程軟件最新版本	1	套
9	組態軟件	MCGS_嵌入版最新版本	1	套
10	伺服電機定位模塊	主要由模塊底箱、滾珠絲杠運動單元、伺服電機、伺服電機驅動器、標尺等組成。 1.滾珠絲桿單元：由滾珠絲桿、刻度裝置、位置傳感器、移動導塊等組成。 2.伺服電機及驅動：伺服電機：ECMA-C20604RS（1只/塊）。伺服驅動器：ASD-B2-0421-B及其配件（1只/塊）。編碼器：HTB4008-G-1000BM/12-24F（1只/塊）。滾珠絲桿單元(1組/塊)。接線單元(1組/塊)。	1	套
11	步進電機定位模塊	主要由模塊底箱、滾珠絲杠運動單元、步進電機、步進電機驅動器、標尺、編碼器等組成。 1.滾珠絲桿單元：由滾珠絲桿、刻度裝置、位置傳感器、移動導塊等組成。 2.步進電機及驅動：步進電機3S57Q-04079（1臺/塊）；步進驅動器及其配件:3M4581(1只/塊)。編碼器：HTB4008-G-1000BM/12-24F（1只/塊）。滾珠絲桿單元(1組/塊)。接線單元(1組/塊)。	1	套
12	變頻調速模塊	A840變頻器運動控制模塊主要由模塊底箱、連軸器、變頻器、電機、編碼器等組成。變頻器：（1只/塊）電機：三相鼠籠異步電機，YS5021（1只/塊），編碼器：HTB4008-G-1000BM/12-24F（1只/塊）。滾珠絲桿單元(1組/塊)、接線單元(1組/塊)	1	套
13	伺服電機定位模塊金屬存儲柜	11004501800mm，強度足夠，配套存放模塊	1	個
14	步進電機定位模塊金屬存儲柜	11004501800mm，強度足夠，配套存放模塊	1	個
15	變頻調速模塊金屬存儲柜	11004501800mm，強度足夠，配套存放模塊	1	個
16	品牌商用型臺式計算機	詳細規格及參數要求同多媒體教學設備中“一、教學電腦”的配置。	1	臺
17	實驗臺金屬凳子	410210320mm	2	個
18	實訓指導書	PLC理實一體化實訓臺配套實訓指導書	1	套
