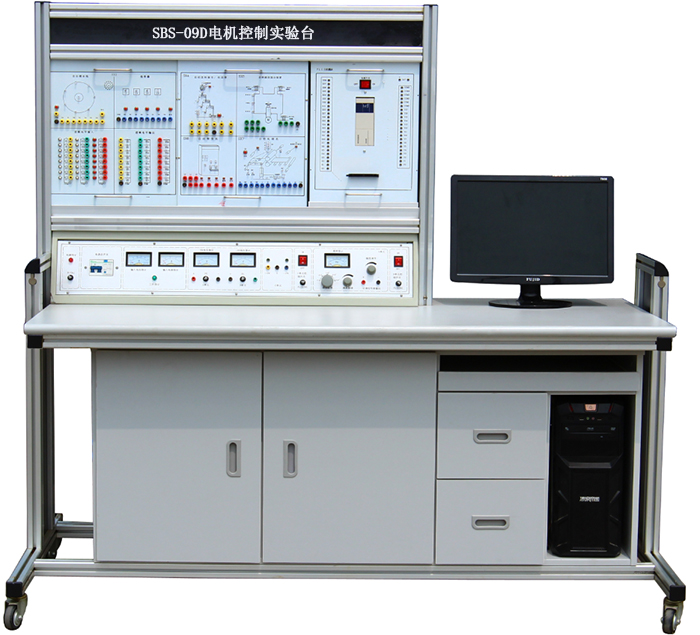

SBS-09D電機控制實驗臺、電機PLC控制實驗裝置
一、概述
電機控制實驗裝置結合當前我國工業自動化應用技術及器件技術的發展,充分考慮實用性、先進性。裝置采用模塊式結構,實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓,實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
二、裝置特點
1、裝置采用組件式結構,更換實驗模塊便捷,如需要擴展功能或開發新實驗,只需添加實驗模塊掛箱即可,永不淘汰。
2、實驗對象形象逼真,接近工業現場的實際應用,通過本裝置的訓練,學生很快就能適應現場的工作。
三、技術性能
1、輸入電源:?jiǎn)蜗嗳€(xiàn) ~380V±5% 50Hz
2、+24V/2A直流穩壓電源輸出
3、+5V/1A直流穩壓電源輸出
4、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<400m
5、裝置容量:<1KVA
6、重 量:<110Kg
7、外形尺寸:1600mm×680mm×1600mm
8、安全保護:具有漏電流保護裝置,安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊(含豐富的工業現場設備模擬實訓對象)等組成。
(一)功能、特點
1)實驗臺包括
A.直流電壓:0~10V可調輸出;直流電流:0~20mA;
B.~220V通過安全插座輸出
C.+24V/1A直流穩壓電源輸出
D. +5V/5A直流穩壓電源輸出
2)PLC主機及實驗模塊的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗,輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器,還可以與演示裝置相連接,可應用實際的工業控制。
3)實驗臺結構采用掛箱式,便于實驗項目擴展和用戶第二次開發。
4)PLC主機配置
(1)PLC可編程控制器: FX3U-48MR/ES-A 數字量24點輸入/24 點輸出
7)實訓桌
實訓桌為工業鋁型材結構,桌面為防火、防水、耐磨高密度板;采用電腦桌實訓桌一體化設計,實訓桌下部設有抽屜柜,左邊位雙開門柜用于存放實訓模塊,中間設有兩個大抽屜用于放置工具及資料,右邊為電腦主機放置柜,電腦主機柜和抽屜上方設有鍵盤托架,造型美觀大方。
(二)實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.與、或、非邏輯功能實驗
8.定時器、計數器功能實驗
2)PLC模擬控制應用實訓
1.搶答器控制(優先級、數值運算,具有聲效功能)
2.天塔之光控制(閃爍、發射、流水型)
3.音樂(lè )噴泉控制(具有聲效功能)
4.十字路口交通燈控制
5.水塔水位控制
6.自動送料裝車系統控制
7.三節傳送帶控制
8.裝配流水線控制
9.多種液體混合裝置控制
10.自控成型機控制
11.全自動洗衣機控制(具有聲效功能)
12.自控軋鋼機控制
13.郵件分揀機控制
14.自動售貨機控制
15.機械手控制
16.四層電梯控制
17.加工中心控制
18.步進電機PLC控制
3)PLC、觸摸屏綜合應用技能實訓
1.基于觸摸屏控制方式的基本指令編程練習
2.基于觸摸屏控制方式的數碼顯示控制
4)PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.外部端子點動控制
4.變頻器控制電機正反轉
5.多段速度選擇變頻調速
6.變頻器無級調速
7.基于外部模擬量(電壓/電流)控制方式的變頻調速
8.瞬時停電啟動控制
9.PLC控制變頻器外部端子的電機正反轉
10.PLC控制變頻器外部端子的電機運行時間控制
11.基于PLC數字量控制方式的多段速
(三)PLC實訓模塊
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
1 |
SX1 |
搶答器/音樂(lè )噴泉/基礎實驗 |
通過對搶答系統中各組人員搶答時序的監視和控制,掌握條件判斷控制指令的編寫方法;通過對音樂(lè )噴泉控制系統中“水流”及音樂(lè )的循環控制,掌握循環指令的編寫方法�;A實驗提供復位型按鈕8個、紐子開關16個、LED指示燈24個。 |
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制,掌握順序控制指令的編寫方法。 |
3 |
SX3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷,了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制,掌握移位寄存器指令的編寫方法。 |
4 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制,掌握較復雜邏輯控制指令的編寫方法。 |
5 |
SX5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制,掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
6 |
SX6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制,掌握各種計數器指令及比較輸出指令的編寫方法。 |
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料(“鋼錠“郵件”)來料數量、來料類別識別及對各種執行器(例如“電機”)啟停時序的控制,掌握數值運算指令及中斷指令的編寫方法。 |
8 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制,掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 |
SX9 |
加工中心(實物) |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制,掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
11 |
SX11 |
步進電機(實物) 步進電機系統由驅動電路、步進電機、刻度盤、指針等組成; |
通過利用PLC對步進電機的控制,初步了解步進電機方向、拍數的控制。 |
12 |
SX12 |
自動洗衣機 |
通過對洗衣機進出水時間、洗滌流程掌握多點PLC控制系統的綜合應用能力。 |
13 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制,初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
14 |
BP1 |
變頻器實訓組件:配置三菱E740 0.75KW變頻器,帶有RS485通信接口及操作面板 |
初步具有綜合應用變頻器的能力,了解變頻調速在實際中的應用。 |
15 |
DJ |
三相鼠籠異步電機 |
交流380V/△/Y/180W |
16 |
CM1 |
觸摸屏實訓組件:7寸TPC7062KI真色彩 |
了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識,并掌握復位、置位、交替等功能鍵、圖形(曲線)顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
3)、電腦(用戶自備或代購)
五、配置清單
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電源、信號源、儀器控制屏 |
臺 |
1 |
|
|
2 |
實訓考核桌 |
張 |
1 |
|
|
3 |
PLC實訓模塊 |
塊 |
1 |
掛箱一 |
音樂(lè )噴泉/搶答器/基礎實驗 |
4 |
掛箱二 |
裝配流水線/交通信號燈/自動供水/天塔之光 |
|||
5 |
塊 |
1 |
掛箱三 |
自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 |
|
6 |
塊 |
1 |
掛箱四 |
自動成型系統/機械手控制/溫度控制/直流電機控制 |
|
7 |
塊 |
1 |
掛箱五 |
郵件分檢系統/步進電機的控制 |
|
8 |
塊 |
1 |
掛箱六 |
加工中心刀具庫/洗衣機自動控制 |
|
9 |
塊 |
1 |
掛箱七 |
四層電梯的PLC控制/中間繼電器 |
|
10 |
PLC主機掛箱 |
套 |
1 |
FX3U-48MR/ES-A |
|
11 |
觸摸屏掛箱 |
套 |
1 |
TPC7062KX |
|
12 |
變頻器掛箱 |
套 |
1 |
FR-E740 0.75KW |
|
13 |
PLC工控組態軟件 |
套 |
1 |
|
|
14 |
PLC編程軟件及演示程序 |
套 |
1 |
|
|
15 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
16 |
實驗導線 |
條 |
20 |
綠色Ф4自鎖線(100CM) |
|
條 |
15 |
藍色Ф4自鎖線(100CM) |
|||
條 |
2 |
黑色Ф4自鎖線(100CM) |
|||
條 |
2 |
黃色Ф4自鎖線(100CM) |
|||
條 |
2 |
紅色Ф4自鎖線(100CM) |
|||
條 |
6 |
黃色Ф4自鎖線(30CM) |
|||
條 |
12 |
Ф4護套自鎖線(100CM)黃、綠、紅、黑 |
|||
條 |
12 |
Ф4護套自鎖線(50CM)黃、綠、紅、黑 |
|||
16 |
計算機 |
臺 |
1 |
自備 |
