2022年6月22日

PLC技術綜合實驗裝置,PLC技術實驗設備

SBX-09APLC技術綜合實驗裝置





一、概述

★1、適用于機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。

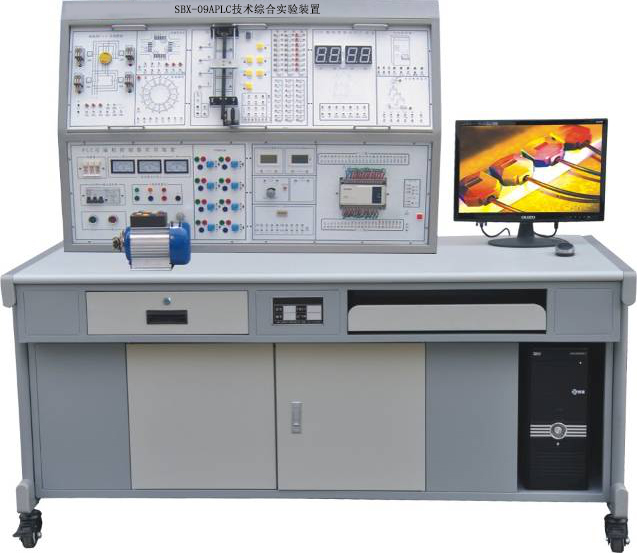

參考圖（以實物為準）

二、技術參數

1、供電系統：三相四線～220V±10% 50Hz。

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。

3、裝置容量：＜1.5kVA。

★4、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

三、產品主要結構和功能

鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。

1.主體結構工藝：實訓柜的材料選用優質的冷軋板配合標準鋁型材結構。冷板選用厚度1.2mm的整板；主要的承重梁、加強件、腳輪板等承重件板材厚度2mm；經過高精度數控設備沖孔、折彎、焊接及打磨，以保證設備各項尺寸的精確性；

2.表面工藝：實訓柜表面采用亞光密紋噴塑料處理，經過除油、除銹、磷化、鈍化、靜電噴塑、高溫固化等一系列表面處理工藝，使產品具有極高的耐磨性，防腐蝕性和耐老化性，經久耐用，可保證10年以上的使用。

3.色彩搭配：主體設備顏色搭配符合人機工程學，視覺流線感，材料要合適運用選材及外表面的處理，顏色由2-3種顏色配合，主體顏色采用國際灰，輔體顏色采用電腦白或電腦灰。

4.實訓裝置機械結構經特殊設計，實訓柜底部裝有四個帶剎車的萬向滑輪，使實訓裝置固定移動兩相宜，十分方便于實訓基地建設使用。

四． 產品配置

▲1、PLC可編程控制器實訓主機：

采用西門子CPU 1215C AC/DC/RLY 主機，125 KB 工作存儲器；120/240VAC 電源，集成數字量I/O（DI14 x 24VDC 漏型/源型，DQ10 x 繼電器及2路模擬量輸入和 2路模擬量輸出；）、RS-485通信口，6路高速計數器， PROFINET IO 控制器，雙端口，TCP/IP 傳輸協議，開放式用戶安全通信，S7 通信，Web 服務器，配有下載線及通訊電纜。

★2、觸摸屏實訓組件

采用7寸觸摸屏，以先進的Cortex-A8 CPU為核心（主頻600MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏，64M SDRAM，HK/HS具備圖形加速。同時還預裝了嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能。接口： RS232，RS485，USB。

★3.變頻器實訓模塊

采用西門子G120C交流變頻器,電壓：交流380V，±10%，功率：0.37KW；控制類型：FCC（磁通電流控制），多點特性（可參數化V/f特性）；輸入輸出接口外接至面板，并配有BOP基本操作面板安裝于控制單元上方，可以用于對變頻器的調試，運行監控以及輸入某個參數的設置。

★4、實驗導線、PLC下載線及配件

三芯電源線-直頭品字尾、玻璃保險管、各個PLC編程電纜、通訊電纜、測試線、PLC間組網，配置接頭兩個和連接線一根、專用實驗實訓導線等。

專用實驗實訓導線：采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

★5、實驗實訓資料

▲正版博途：V16 (含安裝授權EKB)

▲安裝正版仿真軟件：PLCSIM

S7-1200 系統手冊PDF電子檔（西門子）

TIA Portal入門指南 PDF電子檔（西門子）

HMI操作手冊 PDF電子檔（昆侖通態）

變頻器操作手冊 PDF電子檔（西門子）

實驗（實訓）樣例工程、程序

實驗（實訓）指導書及使用說明書（電子檔）

★6、實訓桌

桌面采用表面平整、有較高抗彎強度和沖擊強度的密度纖維板制作而成，桌面下方裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊，不用時鍵盤托板可以折疊收回，方便放置。配有主機電腦主機放置托架，方便電腦主機放置對電腦主機有效保護。電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有鏤空灰黑色鐵質擋板不會(huì )因為不小心造成顯示器摔落，可對顯示器有效保護。尺寸：1780mm×730mm×1520mm（±5%）。

★7、T600系列實驗模塊

可完成邏輯控制、IO檢測與控制等實訓。操作面板部分采用2.0mm絕緣剛性基板材料，浸以樹脂膠黏劑，通過烘干、裁剪、疊合成坯料，然后覆上銅箔，用鋼板作為模具，在熱壓機中經高溫高壓成形加工而制成，接線端子部分均采用安全型疊插端子。

控制實驗模塊采用兩種接線方式，一種為快速集成接口，將I/O接口集成連接，實現快速接線，主要鍛煉學員的編程能力，另一種為單點接口，實現訓練接線，鍛煉學員的端子分配，自主接線、編程調試能力；將I/O接口分別接于這些插座上，插座表面印有相關的符號，實訓時可與PLC進行集成或點對點的連接。所有組件的實訓端口能夠與晶體管型輸出類型（繼電器型輸出類型）的西門子或三菱或歐姆龍等主機的輸入輸出端口直接連接。提供典型實驗教學編程對象模塊：LED數碼顯示、天塔之光、十字路口交通燈、機械手、四節傳送帶、裝配流水線、五相步進電機、水塔水位、多種液體混合裝置、郵件分揀機。

★8、低壓電氣器件電氣模塊（典型電動機控制實操單元）

配有交流接觸器6只；時間繼電器3只，6個按鈕；9只交流指示燈。能夠使學員掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。

★9.WM26實訓電機

三相鼠籠式異步電動機380V/△接法，60W、轉速1400R/min，頻率50HZ,風冷。

★10.實驗編程軟件(博途)

PLC編程正版軟件（全集成自動化軟件TIA portal，中文名為博途），版本號：V16,包括軟件注冊碼、光盤。將該軟件在現有電腦上安裝調試成功運行，且能滿足實驗需求。

支持SIMATIC S7-1500、SIMATIC S7-1200、SIMATIC S7-300和SIMATIC S7-400控制器、同時也支持基于PC的SIMATIC WinAC自動化系統。具有可靈活擴展的軟件工程組態能力和性能，能夠滿足自動化系統的各種要求。

★11.實驗組態軟件(MCGS組態軟件)

MCGS全中文工業自動化控制組態軟件為用戶建立全新的過程測控系統提供了一整套解決方案。MCGS工控組態軟件是一套32位工控組態軟件，可穩定運行于Windows操作系統，集動畫顯示、流程控制、數據采集、設備控制與輸出、網絡(luò )數據傳輸、雙機熱備、工程報表、數據與曲線等諸多強大功能于一身，并支持國內外眾多數據采集與輸出設備，廣泛應用于石油、電力、化工、鋼鐵、礦山、冶金、機械、紡織、航天、建筑、材料、制冷、交通、通訊、食品、制造與加工業、水處理、環保、智能樓宇、實驗室等多種工程領域。

▲12.PLC的CPU為以太網通信端口，原來所配置電腦為單網口，只能用于聯結互聯網，需供應商解決電腦與CPU的通信硬件聯結問題。

▲13.商家需提供線路改造，并安裝、調試成功，保障安全使用。

▲14.可完成的教學項目

項目一、十字路口交通燈編程控制

項目二、機械手

項目三、四節傳送帶

項目四、裝配流水線編程控制

項目五、五相步進電機

項目六、水塔水位

項目七、LED數碼管顯示

項目八、天塔之光

項目九、多種液體混合

項目十、變頻器功能參數設置與操作

項目十一、變頻器外部端子點動控制

項目十二、多段速度選擇變頻器調速

項目十三、變頻器無級調速

項目十四、外部模擬量（電壓/電流）方式的變頻調速控制

項目十五、基于PLC的變頻器外部端子的電機正反轉控制

項目十六、基于PLC數字量方式多段速控制

項目十七、基于PLC模擬量方式變頻開環調速控制

項目十八、基于PLC通信方式的變頻開環調速

項目十九、基于PLC編程三相鼠籠式異步電動機點動控制

項目二十、基于PLC編程三相鼠籠式異步電動機自鎖控制

項目二十一、基于PLC編程三相鼠籠式異步電動機聯鎖正反轉控制

項目二十二、基于PLC編程三相鼠籠式異步電動機帶延時正反轉控制

項目二十三、基于PLC編程三相鼠籠式異步電動機星形三角形轉換啟動控制

項目二十四、基于PLC通信方式的速度閉環定位控制

項目二十五、基于PLC模擬量方式的變頻閉環調速

項目二十六、基于觸摸屏控制方式的基本指令編程練習

項目二十七、基于觸摸屏控制方式的交通燈編程練習

項目二十八、PLC、觸摸屏及變頻器綜合控制實訓

項目二十九、傳感器的認識與使用

　
