交通燈控制教學模型,交通燈實訓設備

SB-JTDM交通燈控制教學模型

　

一、產品概述

1.1 概述

 "交通燈控制模型"由指示燈組件、數碼管組件、模擬路口組件等組成，可搭建成不同條件的路口交通燈模式，如十字路口、丁字路口等現場。能與PLC實驗平臺連接，滿足可編程控制器技術的教學、課程設計和畢業設計。

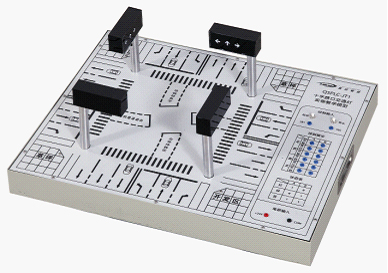

參考圖片（以實物為準）

1.2 特點

裝置接口開放，可擴展性強，可根據教學需求可以選配觸摸屏、PLC模塊等配合，完成人機界面等實驗。

二、性能參數

（1）輸入電源：AC 單相220V  50Hz

（2）輸出電源：DC 24V/4A

（3）外型尺寸：600mm×400mm×450mm

（5）整機容量：<0.5KVA

（6）重    量：<5Kg

（7）工作條件：

溫度：-10℃~+40℃

相對濕度：≤85%（25℃）

（8）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、產品組成

產品由車輛模型、道路模型及交通指揮燈模型等部件組成；具有指示、控制、啟/停按鈕、手動/自動按鈕、行人呼叫按鈕、四方向紅/黃/綠燈指示模塊等功能（帶左轉彎指示燈）。

（1）模型具有交通燈模型，控制車輛的有紅、綠、黃三種，每個方向帶兩個數碼管，人行道指示燈由紅燈、綠燈和黃燈組成；

（2）模型具有東西和南北車道直行、左轉、右轉和人行道指示燈區域。

（3）模型具有各種指示燈、數碼管，采用易于更換設計；

（4）模型提供人行道指示燈有蜂鳴器和聲音輸出功能；

四、交通燈控制教學模型實驗內容

（1）主干道紅綠燈工作流程的程序編寫實訓；

（2）主干道紅綠黃燈工作流程的程序編寫實訓；

（3）主干道紅綠燈和人行道紅綠燈工作流程的程序編寫實訓；

（4）主干道紅綠黃燈和人行道紅綠燈工作流程的程序編寫實訓；

（5）主干道紅綠黃燈和數碼倒計時顯示工作流程的程序編寫實訓；

（6）主干道紅綠燈、數碼倒計時顯示和人行道紅綠燈工作流程的程序編寫實訓；

（7）主干道紅綠黃燈、數碼倒計時顯示和人行道紅綠燈工作流程的程序編寫實訓；

交通燈控制教學模型主要配置（單臺）：

名     稱	型     號		數量	單 位
PLC	下載線		1	條
交通燈實訓模塊			1	臺
直流電源	24V 3A		1	個
軟件	演示板原程序及三菱編程軟件	仿真教學軟件	1	套
		工控組態軟件
說明書	實驗指導書		1	冊
連接線	紅色		5	條
	黑色		5	條
	綠線		10	條
	黃線		10	條
