2022年9月30日
SB-08AII型焊工實操室設備
焊接實訓設備，通過焊接實訓，使學生能夠了解各種焊接設備的構成及作用，了解焊接的基本原理和常見的焊接方法，了解焊接的工藝特點和在工業中的重要作用，了解焊接操作過程中的安全防護措施，掌握手工電弧焊的基本操作方法。
焊工實操室成套設備，是把焊工工藝結合在一個平臺上技能訓練臺。模擬實際工廠企業對焊工技術要求，配備常用焊工讓學生自己動手操作裝配、安裝、維修、調試等技術，實訓設備占地面積小，操作方便，其是各大院校、職校、技校不可缺少的理想教學實訓設備。
1.焊工實操實訓室配置清單（單套）
|
序號 |
配置名稱 |
規格型號 |
單位 |
|
1 |
鉗工桌 |
SB-ZT03 |
張 |
|
2 |
焊接鐵臺板 |
Q235厚：5mm |
張 |
|
3 |
電弧焊機 |
松勒ZX7-400S |
臺 |
|
4 |

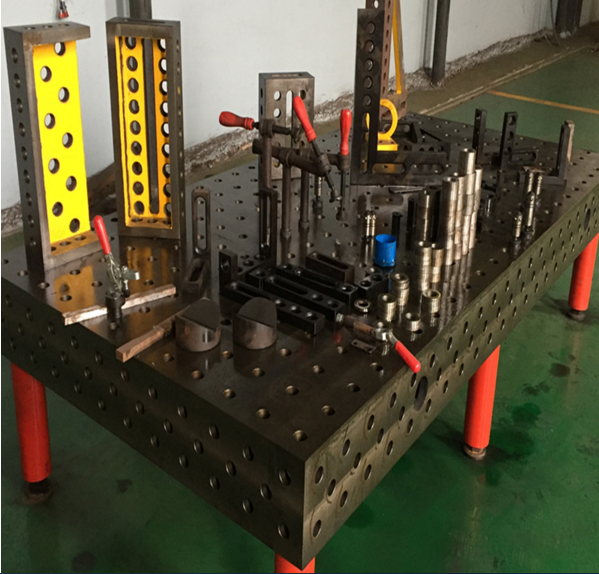

焊接平臺 |
3維柔性 |
套 |
|
5 |
焊槍架 |
CY-HZ01 |
個 |
|
6 |
高頻感應加熱機 |
HY-15AB |
臺 |
|
7 |
水管 |
|
套 |
|
8 |
氬弧焊接機 |
氬弧焊接機烽火TIG250A |
臺 |
|
9 |
氬氣瓶 |
國標40升 |
個 |
|
10 |
氬氣減壓閥 |
YQAR-731（B) |
個 |
|
11 |
氬氣管 |
4米 |
套 |
|
12 |
銅管 |
6mm/8mm |
米 |
|
13 |
手鋸 |
|
把 |
|
14 |
銼刀 |
3X140 5件套 |
套 |
|
15 |
銅管擴管器套件 |
10件套 |
套 |
|
16 |
銀焊條 |
2% 2.0MM（10根） |
盒 |
|
17 |
釬焊助劑 |
|
瓶 |
|
18 |
Q235鋼板 |
100*100*3MM |
張 |
|
19 |
電焊錘 |
300G |
個 |
|
20 |
佳護
焊工牛皮電焊圍裙 |
120CM |
件 |
|
21 |
佳護牛皮電焊手套 |
手指手掌加固型雙層 |
雙 |
|
22 |
焊接護目鏡 |
一盾 |
幅 |
|
23 |
焊接面具 |
波斯BS479052 |
幅 |
|
24 |
移動式焊煙凈化器 |
3KW |
臺 |
|
25 |
平口虎鉗 |
6寸 |
臺 |
|
26 |
電控箱 |
配380V、220V輸出 |
個 |
2.鉗工桌
1.技術參數
（1）外形尺寸：1600×600×750mm（外形尺寸誤差在10mm內）
（2）臺板厚度：25mm
（3）腳杯：尼龍腳杯
（4）載重：200KG
2.產品結構
（1）臺板：采用進口防火面板臺板，臺板板芯用中密度板，可更好貼合防火板面，有效在保證桌面平整，有一定的絕緣性，PVC包邊，板角倒圓角，防撞傷和刮傷。（可根據客戶需要選配其它類型臺板）
（2）桌架：桌架采用鈑金機械加工，可拆裝設計，零件中有扣口對接，方便安裝。采用了鋼制噴塑新工藝等先進工藝，抗氧防銹耐腐食，表面光潔美觀。桌架上有敲落孔可加配電源插座
（3）腳杯：采用尼龍腳杯，可以使之在不平整的地面都可以通過調節保證桌子平穩。
（4）抽屜箱：選用1.2mm冷軋鋼板，采用了鈑金機械加工、鋼制噴塑新工藝等先進工藝，抗氧防銹耐腐食，表面光潔美觀；含安裝架。

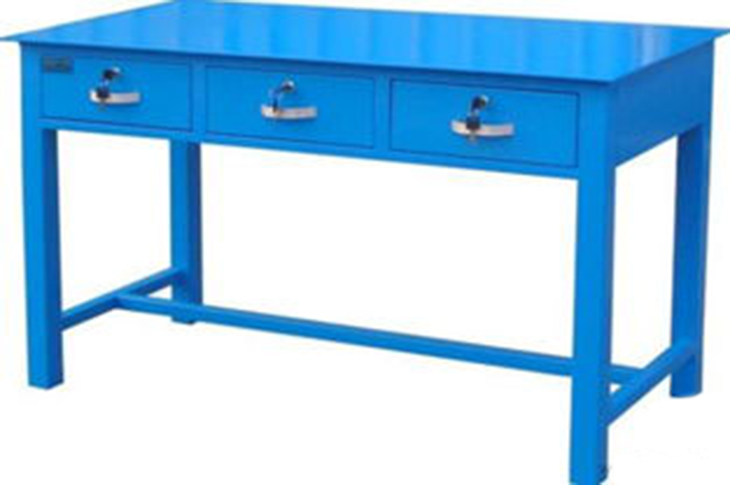

（5）標準桌體效果圖：
|
