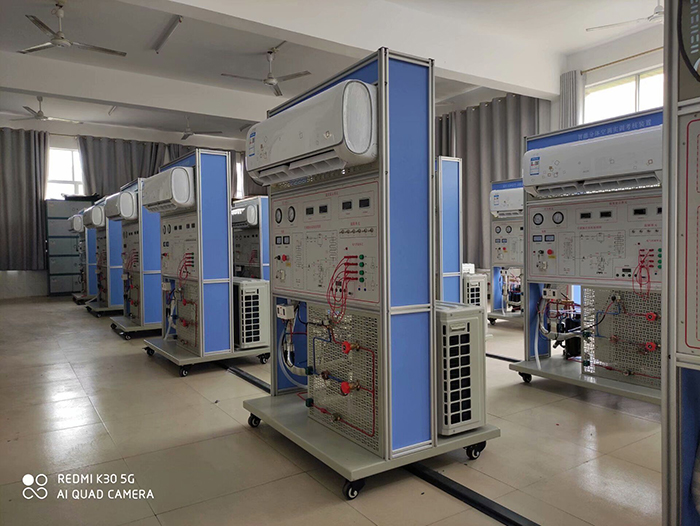

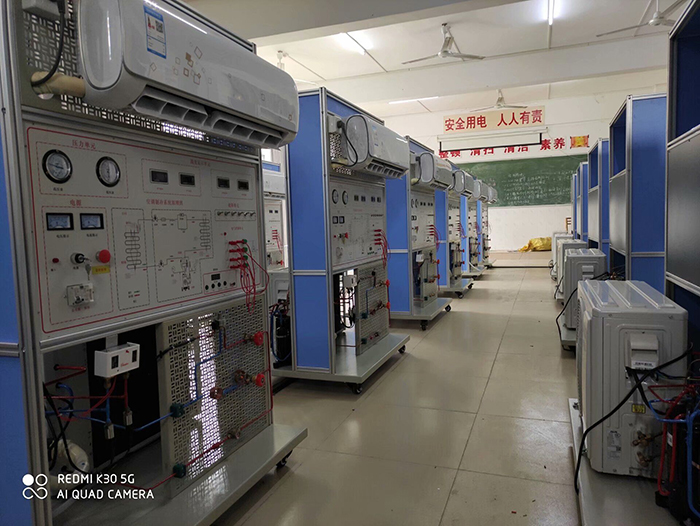

SB-GFD7-2智能分體空調實訓考核裝置

一、概 述

分休空調實訓考核裝置"是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于"制冷原理及應用"、"制冷空調技術"、"制冷空調設備維修與操作"等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

二、特 點

1、.整個系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能

2.、裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；前面板中間印有電氣控制系統原理圖，并設有相應測試點。

3、后背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態

4、.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作

5、設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電

6、制冷系統上設置用手動節流閥，和自動節流裝置，可模擬不同環境下的制冷模式，和故障設定

7、實驗后部有一張噴繪的制冷系統原理圖，結構為鐵質板金，尺寸1000*300MM

8、提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，并可打印。

9、空調的主要電氣可手動連接，具有很好的動手性,連接線采用專用的D4連接線。

10.在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節

11.改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.

12.外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。

13智能制冷控制系統軟件

教師端：可通過通過主服務器連接多達124臺的學生電腦，監控學生實驗臺的網絡(luò )數據，如溫度：全室的124臺空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.當發現任意一臺工作不正常時， 教師可通過老師電腦軟件直接修改、控制其中任何一臺學生實驗臺的工作狀態,而使空調恢復正常。同時提供軟件可監控電壓，電流，頻率，功率，功率因數，壓力，流量等的，可實時顯示在PC上，并可打印。

學生端：可通過學生電腦，監控學生本機實驗臺的網絡(luò )數據，如溫度：臺空調的的各種主要溫度，空調機的工作狀態，,節流系統的開度.

學生可通過軟件上的給出模擬溫度，使空調在各種溫度狀態下的工作數據，為以后的實際中的維修，設計積累數據

1）、4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。

2）、閥的開度實時顯示：控制對象為最大500P開度設定�？勺孕兄评湎到y制冷劑流量設定最小開度。

3）、24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。

4）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。

5)、6路用戶模擬環境數據入設定如：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定

9)、 曲線顯示界面(提供清晰軟件截圖)

10)、手動設定

A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示

B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

C）數碼管顯示器在線顯示開度和溫度以及故障代碼。

D）數碼管顯示器在線顯示開度和溫度以及故障代碼

三、分休空調實訓考核裝置技術參數

1．工作電源：AC220V 50Hz±5%

2．外形尺寸：1100×800×1800mm

3．整機功耗：1100W

4、適用電壓范圍：160V～253V

5、最大遙控距離8m，角度90度。

6、噪聲：內機37-44dB，外機是55-65dB。

7、環境溫度：-5℃-40℃

8、相對濕度：≤85%（25℃）

四、裝置的基本裝備

1、電源、儀表控制屏

控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1）、交流電源控制單元：?jiǎn)蜗嗳�線制220V交流電源供電，交流電壓表1只 測量范圍０～250V，用于監測電網電壓，交流電流表1只,測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

2）、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調.

溫度檢測單元：提供三位半數字溫度表4只，壓縮機排氣溫度、回氣溫度、冷凝器溫度、蒸發器溫度，顯示不同點的溫度變化情況,直觀分析空調的故障現象。

3）、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

4）、壓力傳感器4-20MMA，二只，一只高壓傳感器，一只低壓傳感器，學習現代空調系統的壓力變送器的應用。

5)、壓力控制器：在實驗工況中，高壓壓力過高時保護。低壓壓力過低時保護壓縮機,

2、實訓臺

實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

3.、故障

提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等�？照{模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。

五、分休空調實訓考核設備配置表

序號	名稱	名稱	數量
1	壓縮機1P		1套
2	液視鏡		1套
3	冷凝器		1套
4	蒸發器		1套
5	風機		1套
6	高壓表	面板	1套
7	低壓表	面板	1套
8	風機		1套
9	手動膨脹閥		1套
10	過濾器	3/8	1套
11	毛細管，		1套
12	溫度表	I900	1套
13	多功能軟件		1套
14	壓力傳感器	3PM-4-20MA	2套
15	高低壓控制器		1套

六、實訓項目

1.技工基本技能實訓

2.專用工具的基本操作

3.系統管件焊接

4.系統的檢漏

5.制冷系統的抽真空與充注制冷劑實訓

6.技能實訓設計、安裝、調試及檢修

7.室外風機不轉,空調壓力升高，壓力保護動作，整機保護實訓

8.空調器四通閥故障與分析,不能工作在熱泵狀態，

9.制冷劑少，測與故障分析與排除

10.毛細管子堵塞的故障現象

10.電器元件的測量及系統運行

11.空調的安裝，

12.空調移機回收實訓

13.空調內風機故障，空調報警的故障碼排除
