2020年7月21日

電機裝配與運行檢測實訓考核裝置,電機裝配實訓設備

SB-98A型電機裝配與運行檢測實訓裝置

　

一、概述

電機裝配與運行檢測實訓考核裝置是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。

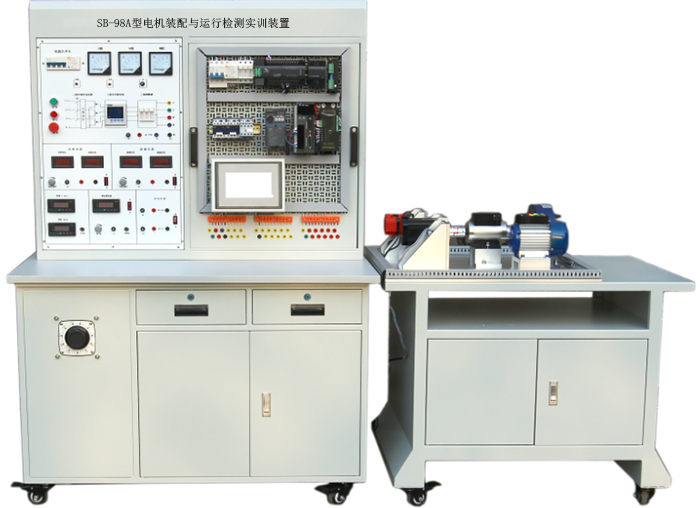

參考圖片

二、裝置特點

1、安全性強：各電源輸出、各測量?jì)x表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。

2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。

3、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。

4、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2、整機功率：≤1 KVA

3、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

4、、外形尺寸：展開：1850mm×700mm×1650mm（長×寬×高）

5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、結構功能特點

實訓裝置臺采用電源控制及采集

（一）電源控制操作箱

采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分

1、交流電源保護裝置

（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座

（2）短路保護，當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動

2、交流電源

（1）三相可調交流電源，通過5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V�？烧{交流電源輸出處設有過流保護。

（2）輸出交流220V專用電源，供外部設備使用。

3、直流電源

（1）提供兩路可調直流電源為DC 0~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。

（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。

4、測量?jì)x表

（1）智能數字多功能交流儀表（一只）

液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。

（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。

（3）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。

（4）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值

（5）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值

★5、實驗室安全管理系統軟件（正版軟件）

1）該系統集成無線遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

2）在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警

3）可設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。

★6、學生實訓技能評分系統軟件（正版軟件，投標文件中提供著作權證書原件）

能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會(huì )相應的并提供專業級的解題思路。

1）直流電與電磁的基本知識。

2）交流電路的基本知識。

3）常用變壓器與異步電動機。

4）常用低壓電器。

5）半導體二極管、晶體三級管和整流穩壓電路。

6）晶閘管基礎知識。

7）電工讀圖的基本知識。

8）一般生產設備的基本電氣控制線路。

9）供電和用電的一般知識等考核

★7、電工基本技能仿真軟件（正版軟件，著作權證書原件）軟件采用三維建�；�于虛擬現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真

1）電子仿真

（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術

（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真

（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

（3）綜合技能實訓

①調光臺燈電路的連線組裝仿真、測試、排故

②數字時鐘電路的連線組裝仿真、測試、排故

③放大電路的連線組裝仿真、測試、排故

④收音機電路的連線組裝仿真、測試、排故

⑤穩壓電源電路的連線組裝仿真、測試、排故

⑥聲光報警電路的連線組裝仿真、測試、排故

2）電氣仿真

（1）電工基本常識與操作：

①安全用電常識：觸電方式；防護措施；接地接零；急救措施

②常用電工工具：通用工具；線路工具；設備工具

③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復

④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程

（2）電工儀表

①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；

②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；

③鉗形電流表：外形仿真，原理仿真，使用仿真；

④兆歐表：外形仿真，原理仿真，使用仿真；

⑤直流電橋：外形仿真，使用仿真；

⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；

（3）照明電路安裝

①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；

②兩地控制線路：器材仿真，電路仿真連線仿真

（4）電機與變壓器

①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；

②單相異步電動機：外形仿真，結構仿真，裝配仿真；

③伺服電動機：外形仿真，結構仿真，原理仿真；

④步進電動機：外形仿真，原理仿真；

⑤直流電動機：外形仿真，結構仿真，裝配仿真；

⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；

（5）低壓電器

①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；

②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；

③常用閘刀開關：外形仿真，結構仿真；

④低壓斷路器：外形仿真，結構仿真，原理仿真；

⑤熔斷器：外形仿真，結構仿真；

⑥啟動器：外形仿真

⑦主令電器：外形仿真，結構仿真；

（6）電動機控制仿真

①接線仿真：

01具有過載保護的三相電動機正轉控制接線仿真

02雙重互鎖的三相電動機正反轉控制接線仿真

05三相電動機接觸器星形、三角形控制接線仿真

06三相電動機時間繼電器接線仿真

07三相電動機機械制動控制電路仿真

②電路仿真：

01三相電動機具有過載保護的正轉控制仿真

02三相電動機雙重互鎖的正反轉控制仿真

03生產機械行程控制電路仿真

04三相電動機自耦降壓起動仿真

05三相電動機接觸器星形、三角形控制仿真

06時間繼電器仿真

07三相電動機機械制動控制電路仿真

08電動機反接制動控制電路仿真

09有變壓器全波整流能耗制動控制電路仿真

10接觸器控制的雙速電動機調速電路仿真

12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

③排故仿真：

01具有過載保護的正轉控制排故

02雙重互鎖的正反轉控制排故

03生產機械行程控制電路排故

04自耦降壓起動排故

05接觸器星形、三角形控制排故

06時間繼電器排故

07三相電動機機械制動控制電路排故

08電動機反接制動控制電路排故

09有變壓器全波整流能耗制動控制電路排故

10接觸器控制的雙速電動機調速電路排故

（7）電工識圖

3）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡(luò )通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

（二）電機

主包含以下部件：無刷直流電動機500W、他勵直流電動機100W、三相鼠籠式異步電動機180W、兩相步進電機、伺服電機等

（三）安裝工具與輔助器材

包括工具箱、一字螺絲刀、十字螺絲刀、剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。

（四）電機控制器件

包括直流無刷電機控制板、變頻器0.75KW、觸摸屏可編程控制器、擴展模塊、步進電機驅動器、伺服驅動器、無刷直流電機驅動器、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22等

五、實訓考核的功能舉例：

1)三相電流的測量；

2)電力綜合顯示儀表的使用；

3)轉速表、轉矩表的使用；

4)三相異步電動機直接起動、停車的控制電路連接；

5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

8)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

9)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

10)直流他勵電動機的啟�？刂瓶刂�

11)直流他勵電動機的正反轉控制；

12)步進驅動器的參數設置；

13)步進電機的PLC開環控制；

14)交流伺服電機的控制；

15)交流伺服驅動器的參數設置；

16)交流伺服電機的PLC半閉環控制；

17)無刷直流電機驅動器參數設置；

18)無刷直流電機的控制；

19)變頻器面板功能參數設置和操作實訓；

20)變頻器對電機點動控制、啟�？刂�；

21)電機轉速多段控制；

22)工頻、變頻切換控制；

23)基于模擬量控制的電機開環調速；

24)基于面板操作的電機開環調速；

25)變頻器的保護和報警功能實訓；

26)基于PLC的變頻器開環調速；

27)PLC控制電機順序啟動；

28)PLC控制三相異步電動機Y-△啟動電路；

29)觸摸屏的參數設置；

30)觸摸屏的編程；

31)觸摸屏、PLC、變頻器的綜合實訓；

電機裝配（安裝）與運行檢測考核設備主要配置表

序號	名稱	型號及規格	數量	單位	備注
1.	操作工作臺	1200mm×700mm×800mm	1	臺	鋼結構,帶自鎖腳輪, 防火工作臺面和網孔板作為測量、電氣控制系統等電氣設備的安裝載體，設備可自由、靈活的布置。
2.	電機裝配與運行檢測機械載體		1	套	包含彈性聯軸器、傳動軸、電機支架等機械機構
3.	檢測儀表單元	SB-98A-M1	1	套	包括進線電源控制與保護、電壓表、電流表、電量綜合顯示儀表、轉速表、力矩表等基本儀表和交直流基本電源、指示燈、緊急停止按鈕等器件
4.	拖動線路安裝單元	SB-98A-M2	1	套	空氣開關3P    6A 3P   1只 熔斷器   RT18-32 3P    2只 熔斷器芯 R015  6A 6只 交流接觸器 CJX2-0910 220V 4只 熱繼電器 JR36-20 1.5-2.4A 1只 輔助觸頭組    F4-22   3只 輔助觸頭組    F5-T2 0.1S-30S  1只 輔助觸頭組    F5-D2 0.1S-30S  1只 接線端子 TB-1512  6只
5.	PLC及部分擴展模塊	S7-200SMART CPUST20 EM DR08 EM AQ02	1	套	晶體管輸出，24VDC供電，12輸入/8輸出 8 路繼電器輸出 2路模擬量輸出模塊
6.	三相異步電動機	380V,180W,1400r/pm	1	臺
7.	觸摸屏	TPC7062 TI	1	臺	7寸
8.	交流伺服電機	60SY-M01330	1	臺	220V，400W、1.27Nm、3000rpm
9.	伺服電機驅動器	SG-15A	1	臺
10.	步進電機	57BYG	1	臺
11.	步進驅動	DM556	1	臺
12.	變頻調速器	FR-D740-0.75K-CHT	1	臺	380V/0.75KW
13.	無刷直流電機	92BL-5015H1-LK-B	1	臺	500W
14.	直流他勵電動機	100W	1	臺
15.	無刷直流電機驅動器	BL-2203C	1	臺
16.	磁粉制動器	CZ-2	1	臺
17.	磁粉制動控制器	WLK-1A(0-5V)	1	臺
18.	動態扭矩傳感器	CYT-302	1	臺	20Nm
