SB-GCPH-6型《公差配合》示教陳列柜
一、概述
《公差配合》陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。
該陳列柜尺寸:1200*430*1900mm
二、陳列柜詳細介紹
|
序號和名稱 |

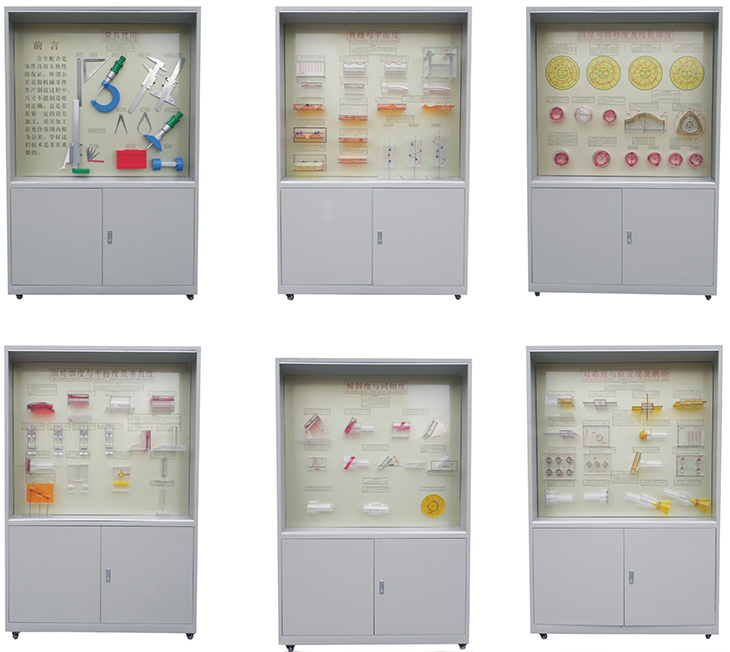

陳列柜內模型內容 |
|
第一柜 量具的使用 |
帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；外卡鉗；內卡鉗；塞規；水平儀；厚薄規。 |
|
第二柜 直線與平面度 |
直線度（1給定方向）3件；直線度（2在給定向上）一個方向；直線度（互相垂直的兩個方向）；直線度（在任意方向上）2件；平面度2件；平面度誤差判別法（1） 三個高點與一個低點；（2）兩個高點與二個低點；（3）兩個高點與一個低點；直線度誤差判別法（給定平面內）；直線度誤差判別法（給定方向）；直線度誤差判別法（任意方向）3件； |
|
第三柜 圓度與圓柱度及線輪廓度 |
圓度2件；圓柱度；線輪廓度2件；圓度誤差判變法；最小二乘圓心；最小外接圓圓心2件；最大內接圓圓心2件；圓度最小包容區； |
|
第四柜 面輪廓度與平行度及垂直度 |
面輪廓度；平行度（1）一個方向a面對面；平行度（1）一個方向b線對面；平行度（1）一個方向c面對線；平行度（1）一個方向d線對線2件；平行度（2）互相垂直的兩個方向；平行度在任意方向上；垂直度一個方向a面對面；垂直度一個方向b線對面；垂直度一個方向c面對線；垂直度一個方向d線對線2件；垂直度（2）互相垂直的兩個方向；垂直度在任意方向上（線對面）；垂直度誤差判別法。 |
|
第五柜 傾斜度與同軸度 |
傾斜度在給定方向上a面對面；傾斜度在給定方向上b面對線；傾斜度在給定方向上c線對線3件；傾斜度在任意方向上線對面；同軸度3件。 |
|
第六柜 對稱度與位置及跳動 |
對稱度a面對面；對稱度b線對面2件；對稱度面對線；對稱度線對線；位置度1點的位置度2件；位置度2線的位置度2件；位置度2在任意方向上2件；面的位置度；復合位置度；圓跳動1徑向圓跳動2件；斜向圓跳動2件。 |
