SBDG-P19維修電工與PLC實訓考核裝置（雙工位）
維修電工與PLC實訓考核裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，維修電工與PLC實訓考核裝置適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，維修電工與PLC實訓考核裝置是一種理想的職業教育實訓設備。

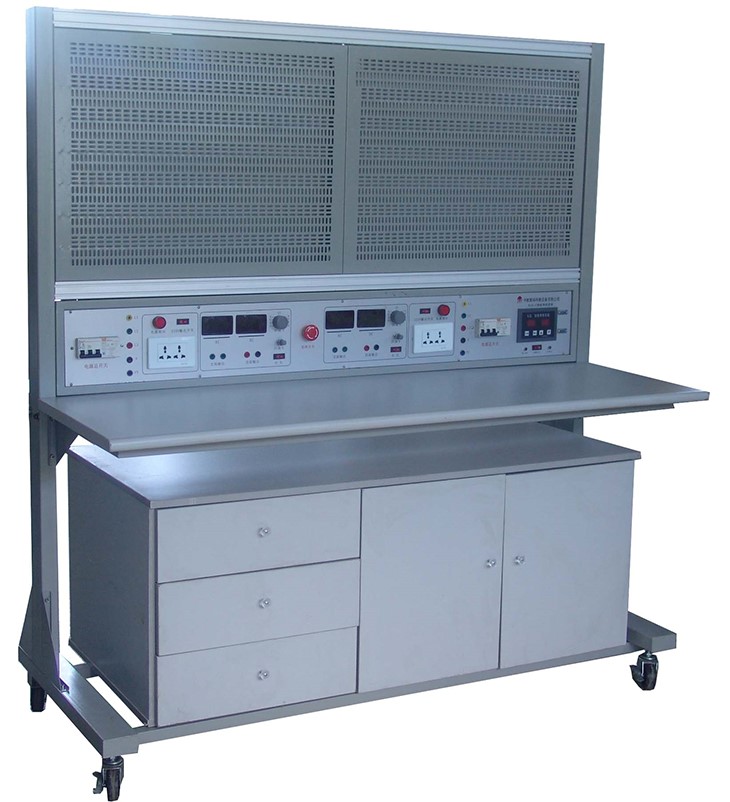

一、 維修電工與PLC實訓考核裝置外形
二、維修電工與PLC實訓考核設備技術指標
1. 外型：整體尺寸1640mm×700mm×1638mm；
2. 維修電工與PLC實訓考核實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化），兩組DC24/2A固定穩壓電源；
4.智能電源管理系統：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值�？梢栽O定過流、過壓、欠壓、溫度、總功率、漏電保護值，能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止，PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關；
5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
三、 維修電工與PLC實訓考核設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM
5、PLC模擬控制對象：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂(lè )噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓，指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，可以適用于輸入輸出高低電平有效的各類PLC功能。
四、電氣儀表實訓項目
1.計數器型交流電能表實訓線路；
2.電磁系交流指針式頻率表實訓線路
3.電磁系交流指針式功率因數表實訓線路
4.電磁系交流指針式有功功率表實訓線路
5.電磁系三相交流電壓表安裝線路
6.萬能轉換開關控制電壓表測量線路
五、電力拖動實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y-Δ 啟動手動/自動控制電路
5.接觸器聯鎖的三相異步電動機正反轉控制線路
6.按鈕聯鎖的三相異步電動機正反轉控制線路
7.雙重聯鎖的三相異步電動機正反轉控制線路
8.倒順開關控制的三相異步電動機正反轉控制線路
9.三相異步電動機能耗制動電路
10.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
11.三相異步電動機的多地控制
12.工作臺自動往返控制線路
13.學生自行設計電路的安裝、接線與調試
六、照明實訓項目
1.電工常用工具的使用
2.白熾燈照明電路的安裝
3.兩個開關控制一盞燈
4.兩地控制一盞燈
5.聲控開關控制照明電路
6.日光燈電路
7.電度表原理與接線
8.單相電度表的直接接線
9.單相電度表經電流互感器接線
10住宅照明線路
七、PLC綜合實訓項目
1.PLC邏輯指令的入門；
2.PLC功能指令的應用：
3.PLC高級指令的應用；
4.通信配置與編程；
5.三層電梯控制實訓
6.自動售貨機控制實訓
7.機械手控制實訓
8.自動門控制實訓
9.天塔之光控制實訓
10.全自動洗衣機控制實訓
11.自動成型機控制實訓
12.紅綠燈控制實訓
13.裝配流水線控制實訓
14.四路搶答器控制實訓
15.音樂(lè )噴泉控制實訓
16.軋鋼機控制實訓
17.郵件分揀控制實訓
18.物料分揀控制實訓
19.多級傳輸帶控制實訓
20.PLC控制的三相異步電動機正反轉控制
21.PLC控制的三相異步電動機Y-△啟動控制
22.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
23.PLC控制的三相異步電動機能耗制動控制
八、元器件配置清單（1臺）
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1. |
PLC主機 |
SR40 |
1臺 |
|
2. |
PLC實訓模塊 |
|
1套 |
|
3. |
電子式三相四線電能表 |
|
1臺 |
|
4. |
指針式頻率表 |
6L2 |
1 |
|
5. |
指針式功率因數表 |
6L2 |
1 |
|
6. |
指針式有功功率表 |
6L2 |
1 |
|
7. |
指針式交流電壓表表 |
6L2 450V |
1 |
|
8. |
萬能轉換開關 |
LW26-20 |
1 |
|
9. |
單相電度表 |
DD862-2 |
1 |
|
10. |
單相閘刀開關 |
HK8 |
1 |
|
11. |
拉線開關 |
4A/250V |
1 |
|
12. |
平燈頭 |
6A/250V |
2 |
|
13. |
園形插座 |
T3-10 |
1 |
|
14. |
電流互感器 |
LQG-0.5 |
1 |
|
15. |
墻壁開關座 |
|
2 |
|
16. |
聲控開關 |
118-B30 |
1 |
|
17. |
低壓斷路器 |
DZ108-20/10 |
1 |
|
18. |
螺旋式保險盒 |
RL1-15/3A |
3 |
|
19. |
直插式保險盒 |
RT14-20/2A |
2 |
|
20. |
交流接觸器 |
CJX2-0910 |
3 |
|
21. |
輔助觸頭 |
F4-22 |
3 |
|
22. |
熱繼電器 |
R16B-20/3 |
1 |
|
23. |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
|
24. |
時間繼電器座 |
PF-083A |
1 |
|
25. |
3H鐵殼按鈕 |
|
2 |
|
26. |
行程開關 |
LX9-222 |
2 |
|
27. |
行程開關 |
LX9-001 |
2 |
|
28. |
倒順開關 |
K03-15 |
1 |
|
29. |
日光燈管 |
Y210RR25/10W |
1 |
|
30. |
鎮流器 |
13W |
1 |
|
31. |
日光燈座 |
|
2 |
|
32. |
接線端子排 |
JF5-2.5/5 |
5 |
|
33. |
G形導軌 |
|
1 |
|
34. |
走線槽 |
|
2米 |
|
35. |
螺絲 |
|
70 |
|
36. |
螺絲刀 |
|
2 |
|
37. |
尖嘴鉗 |
|
1 |
|
38. |
剝線鉗 |
|
1 |
|
39. |
三相鼠籠異步電動機 |
380V/Y/△180W，單速 |
1 |
|
40. |
三相鼠籠異步電動機 |
380V/Y/△180W，單速，配離心開關 |
1 |
|
41. |
編程電纜 |
|
1 |
|
42. |
配套資源庫 |
網絡(luò )版20節點 |
1 |
