2022年4月26日

模擬電子技術實驗箱,模擬電子技術實驗裝置

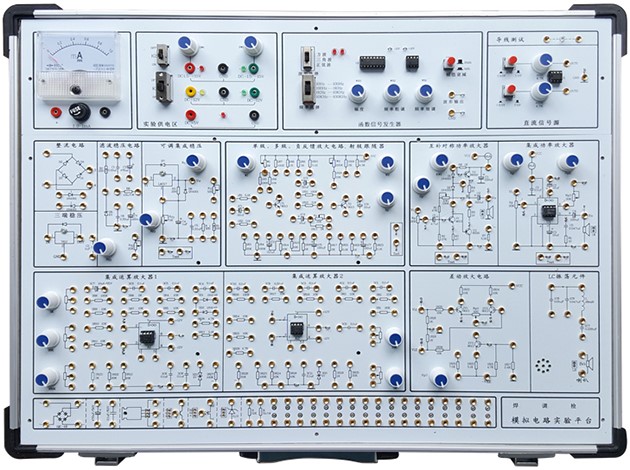

SB-A2模擬電子技術實驗箱

　

模擬電子技術實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。

一、技術指標

1、工作電源

1）輸入：AC220V±10%,50HZ。

2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。

(2)DCV  ±1.5V～±15V連續可調，有短路保護自動恢復功能。

(3)DCV  ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。

3）完善的電源保護電路：過流保護、過壓保護、接反保護。

2、信號源

1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

2）函數發生器

輸出波形：方波、三角波、正弦波

幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）

三角波：0～20V（20V為峰-峰值，且正負對稱）

方波：0～20V（20V為峰-峰值，且正負對稱）

頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

3、單級放大電路

4、二級放大電路

5、射極跟隨器電路

6、差動放大電路

7、負反饋放大電路

8、半波、全波、橋式整流和濾波電路

9、并聯穩壓電路

10、集成功率放大電路

11、互補對稱功率放大電路

13、2組運算放大器電路

14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入區，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。

15、指針式直流毫安表1只，量程為1mA，內阻為100Ω。

16、實驗板采用2mm厚印制線路板制成。

17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。

18、可以根據需要，另行開發其它實驗電路。

19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。

二、實驗內容

(一） 分立元件電路實驗

1、基本單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射級跟隨器

5、差動放大電路

7、集成功率放大器

8、互補對稱功率放大器

9、單相半波、全波、橋式整流和濾波電路實驗

10、集成穩壓電路

11、RC正弦波振蕩器

12、LC振蕩器及選頻放大器

13、電流/電壓轉換電路

14、電壓/頻率轉換電路

15、二極管的正、反相特性

16、晶體三極管的輸入、輸出特性

17、并聯型直流穩壓電源

（二）集成運算放大電路實驗

1、模擬運算電路

①電壓跟隨器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤雙端輸入求和放大電路

2、積分與微分電路

①積分電路

②微分電路

③微積分電路

3、波形發生電路

①方波發生器

②占空比可調的矩形波發生器

③三角波發生電路

④鋸齒波發生電路

4、有源濾波器

①低通濾波器

②高通濾波器

③帶阻濾波器

5、電壓比較器

①過零比較器

②反相滯回比較器

③同相滯回比較器

6、波形變換電路

7、運算放大器指標測試

（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。

四、實驗箱配置

序號	名稱	說明	數量
1	SB-A2主機箱	含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件	1臺
2	供電電源線	1.5m	1根
3	2號實驗導線	50cm	25根
4	保險絲	2A	2支
5	實驗指導書		1本

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。

　
