SBDPX-10單片機原理實驗箱
一、硬件概述
單片機原理實驗箱,單片機、微機原理實驗系列通用型原理與接口技術教學實驗系統是升級換代產品，沿用多核架構技術，全面支持16位微機原理與接口技術、單片機系統的開發與實驗，具有較強的通用性，為原理與接口技術的教學構建了一個全開放、可開發的實驗環境。

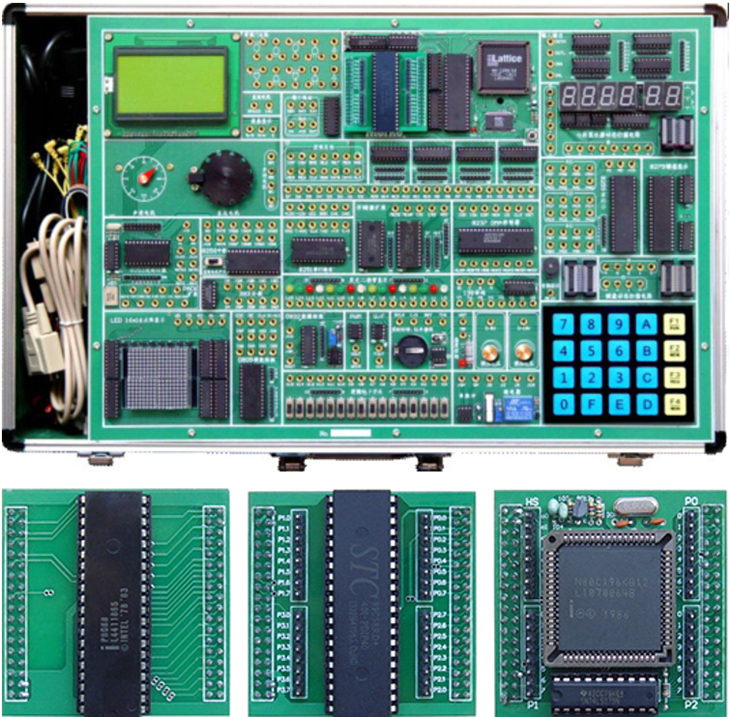

16位8086/8088 CPU模塊 MCS-51 CPU模塊 MCS-96 CPU模塊
二、軟件概述
支持匯編語言和C語言的源程序級編程與調試，支持寄存器、內存和外設接口芯片的非編程讀寫操作，支持X86程序的INT 21h功能調用，滿足實模式和保護模式下微機原理與接口的實驗需求。
三、開放特性
系統采用雙核架構，由管理CPU支撐系統集成開發環境的運作，承擔與PC聯機調試時通信數據交換所產生的硬件消耗，呈現給用戶的是一個完整而又透明、資源充分開放的32位微處理器。
四、總線特性
系統開放了總線寬度的動態選擇機制，把總線寬度控制"BS8"列入用戶可定義的范圍，為了簡化電路連接，系統對該輸入信號有缺省定義，為"16位內存"和"8位I/O"，即當用戶訪問16位存儲器、8位I/O接口時可忽略對"BS8"端的定義與連接。同時將高低字節允許信號BHE、BLE列入擴展定義的范圍，支持字節（8位）、字（16位）、雙字（32位）共三類指令的擴展尋址，并把DMA操作期間的字節定義融入到BHE、BLE選通端，使其擴展特性與微機實際應用無縫結合。
五、通用特性
系統以多核架構技術為支撐，充分支持32位80386、16位8086/8088系列微處理器、MCS-51／96系列單片機，各CPU模塊可按用戶需求進行靈活配置。
六、連線方式
系統提供了扁平線、排線和單線相結合的電路連線方式：數據總線、地址總線、控制總線及8芯以上的接口采用扁平連接或排線連接；讀寫控制、選通端采用單線連接，進一步優化了電路的搭接方式，提高了電路的連接效率。
七、安全特性
系統引出的擴展總線均由隔離器件驅動，"隔離"設計保障了CPU核的安全，避免了誤操作、誤連線對CPU造成的損傷；"驅動"設計的目的提高了系統擴展總線的穩定性和可靠性。另外系統內置了具有短路保護、過流保護的高性能穩壓開關電源，進一步保障了系統的安全性。
八、微機原理與接口實驗項目
微機原理及其程序設計實驗
1.系統認識實驗
2.數制轉換實驗
十六進制數轉換為十進制數
十進制數轉換為十六進制數
3.碼制轉換實驗
ASCII碼（數字符）轉換為十六進制數
十六進制數轉換為ASCII碼
ASCII碼（數字符）轉換為十進制數
十進制數轉換為ASCII碼
十進制數的ASCII碼轉換為BCD碼
十進制BCD碼轉換為二進制數
4.運算類編程實驗
二進制雙精度加法運算
十進制的BCD碼減法運算
乘法運算
5.分支程序設計實驗
6.循環程序設計實驗
計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）
求某數據區內負數的個數
7.排序程序設計實驗
氣泡排序法
學生成績名次表
8.子程序設計實驗
求無符號字節序列中的最大值和最小值求N！
9.查表程序設計實驗
10.INT 21h輸入輸出程序設計實驗
顯示A~Z共26個大寫英文字母
INT 21H功能調用示例程序實驗
在C語言使用INT 21h功能調用
PC鍵盤下傳實驗箱七段碼顯示
實驗箱鍵盤上傳PC屏幕顯示
微機接口及其應用實驗
1.存儲器擴展實驗
2.8259中斷控制器實驗
8259單級中斷控制
8259多級中斷控制
3.I/O擴展實驗（8位／16位）
4.8255并行口實驗
8255 A/B/C口輸出方波
8255 PA輸入／PB輸出
8255控制交通燈
5.8253定時／計數器應用實驗
6.8251串行通信應用實驗
7.鍵盤掃描及顯示設計實驗
8279鍵盤與顯示設計
8255鍵盤與顯示設計
8.8237可編程DMA控制器實驗
9.A/D模數轉換實驗
10.D/A數模轉換實驗
11.LCD 128×64圖形液晶實驗
12.LED 16×16點陣顯示實驗
13.音頻驅動實驗
14.繼電器控制實驗
15.步進電機控制實驗
16.直流電機調速實驗
17.DS18B20數字溫度傳感器實驗
18.V/F電壓頻率轉換實驗
19.PWM輸出實驗
20.DS1302實時時鐘
九、單片機實驗項目
單片機原理實驗
1.系統認識實驗
2.數制轉換實驗
BCD整數轉換為二進制整數
二進制整數轉換為十進制整數
3.運算程序設計實驗
多字節加法程序
雙字節無符號數乘法
雙字節除法
4.查表程序設計實驗
采用查表的方法將16進制數轉換為ASCII碼
通過查表實現y=x2
5.數據排序實驗
6.位操作實驗
單片機集成功能模塊實驗
1.數字量輸入輸出實驗
P1口I/O實驗
P1口流水燈實驗
2.中斷控制實驗
定時器中斷
外部中斷
3.定時／計數器實驗
定時器實驗
計數器實驗
4.串行通信實驗
自發自收實驗
雙機通信實驗
5.片內看門狗應用實驗
6.片內EEPROM應用實驗
單片機接口應用實驗
1.存儲器擴展實驗
2.I/O擴展實驗
3.8255并行口實驗
8255 A/B/C口輸出方波
8255 PA輸入／PB輸出
8255控制交通燈
4.A/D 0809模數轉換實驗
5.D/A 0832數模轉換實驗
6.鍵盤與顯示設計實驗
8279鍵盤與顯示設計
8255鍵盤與顯示設計
7.LCD 128×64液晶顯示實驗
8.LED 16×16點陣顯示實驗
9.音頻驅動實驗
10.繼電器控制實驗
11.步進電機控制實驗
12.直流電機控制實驗
13.DS18B20數字溫度傳感器實驗
溫度測量
溫度控制
14.V/F轉換實驗
15.PWM輸出實驗
16.DS1302實時時鐘實驗
17.8251串行通信實驗
18.8253定時計數實驗
19.8259中斷控制實驗
