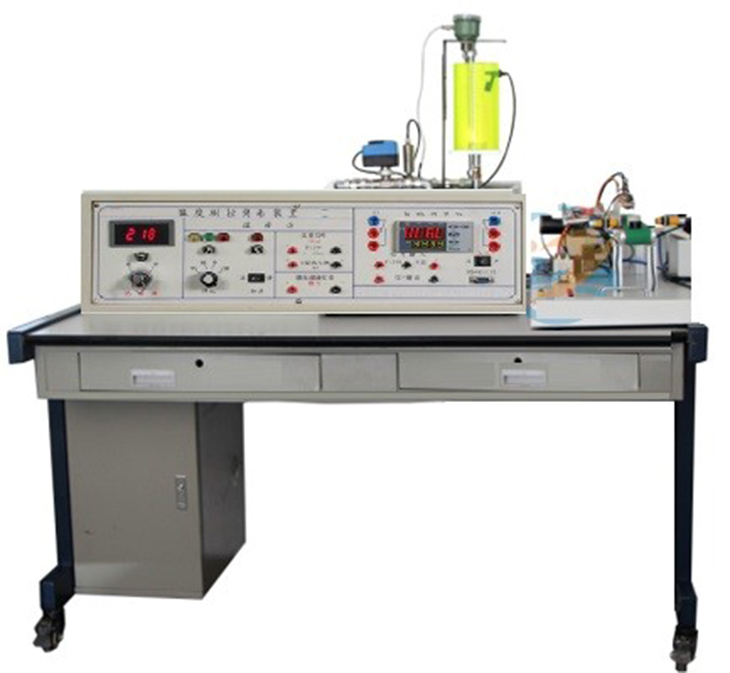

SB-GK1工業傳感器應用與檢測綜合實訓裝置
一、工業傳感器應用與檢測綜合實訓臺概述
1、工業傳感器應用與檢測綜合實訓裝置是我公司研發的產品。是目前市場上就教學型傳感器實驗臺類型而言最先進的一款高新技術型教學設備。通過自主設計的真實的模型配合工業傳感器來進行工業傳感器的教學。通過模型我們可以看到工業傳感器在實際工業中的作用以及用法。并且可以進行分析檢測。是創(chuàng )新型的教學設備。適合學校對傳感器教學這塊的提升教學。除此工業傳感器應用與檢測綜合實訓裝置之外，我們還研發了同類型的工業傳感器實驗臺：
2、 培訓裝置提供的傳感器是工業現場實際的傳感器，讓工業現場進入培訓室，讓學生像在工業現場一樣在培訓室操作傳感器，而不是專注于理論教學。
二、工業傳感器應用與檢測綜合實訓裝置技術參數
1. 輸入電源：三相四線（或三相五線）～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 外形尺寸：1580mm×730mm×1520mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、工業傳感器應用與檢測綜合實訓臺配置及功能
1、實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
2、交流電源控制單元三相四線220V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有短路保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。。提供2組三插AC200V插座。
3、直流電源、直流電壓/電流表、直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級、直流24V繼電器、信號轉換座若干。直流電壓輸出24V/6A、12V/2A。
四、模塊功能
1、數字控制模塊：
模塊由 2路電流輸出：范圍0-20mA。8路數字量輸入，8路數字量輸出，2路電流測量:0-20mA, 路電壓測量:0-10V,
2、培訓系統PC軟件
掛箱和計算機通信，通過PC模塊、傳感器信號采集硬件，在屏幕上以數字和模擬的形式實時顯示，讓用戶有更直觀的了解。本軟件是智能檢測系統實訓裝置的配套軟件，可進行15個實訓項目。并且具有狀態欄指示功能：用來顯示采集卡端口的當前狀態，綠色為未占用，紅色為占用。
3、運動控制傳感器類：
包括光電開關傳感器、霍爾接近開關傳感器、電感接近開關傳感器、電容接近開關傳感器、色標傳感器和安全光幕傳感器六個模塊
4、壓力傳感器類、液包括液位傳感器、壓力傳感器
5、流量傳感器類、渦輪流量傳感器：量程：0.1～0.6m3/h，精度1%，配套變送器：輸出：4～20mA
6、.溫度變送器：
輸出4～20mA（對應0～100℃）PT100
7、加熱方式
是有外部的輸入電壓：0～10V控制（對應AC0～220V）
8、控制系統：
1）直流水泵：揚程：0.6m，流量：600L/h，功率30W；
2）智能調節閥�？刂菩盘�4-20 mA
3）水箱
4）高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度±0.5℃，溫度可控制在室溫～120℃；
9、比例積分電動調節閥
DC24配套變送器：輸出：4～20mA、輸入：4～20mA
四、工業傳感器應用與檢測綜合實訓臺配置表
|
1 |
名稱 |
數量 |
參數 |
|
2 |
數字控制模塊 |
1套 |
2路電流輸出：范圍0-20mA。8路數字量輸入，8路數字量輸出，2路電流測量:0-20mA, 路電壓測量:0-10V, |
|
3 |
光電傳感器 |
1套 |
4-20MA/24V |
|
4 |
磁電傳感器 |
|
|
|
5 |
溫度感器 |
1套 |
2線 |
|
6 |
光電開關 |
1套 |
|
|
7 |
感應式接近傳感器M |
1套 |
|
|
8 |
色標傳感器 |
1套 |
|
|
9 |
渦輪流量計 |
1套 |
4-20MA/24V |
|
10 |
壓力傳感器 |
1套 |
4-20MA/24V |
|
11 |
液位變送器 |
1套 |
4-20MA/24V |
|
12 |
電動調節閥 |
1套 |
4-20MA/24V |
|
13
|
PID控制模塊 |
1套 |
輸出：4～20mA、輸入：4～20mA |
|
14 |
數據模塊 |
1套 |
輸出：4～20mA、輸入：4～20mA |
|
16 |
軟件 |
1套 |
|
五、工業傳感器應用與檢測綜合實訓裝置實訓項目
1、色標傳感器的安裝方式、方法、、控制、檢測設置
2、光電傳感器安裝方式、方法、控制、檢測設置
3、溫度傳感器安裝方式、方法、控制、檢測設置
4、電容式接近傳感器安裝方式、方法、控制、檢測設置
5、電感式接近傳感器電特性訓練、電感式接近傳感器距離、
6、光電接近傳感器介電特性訓練光電接近傳感器距離特性訓練霍爾開關特性訓練
7、霍爾開關介電性能培訓裝方式、方法控制、檢測設置
8、流量計培訓裝方式、方法控制、檢測設置
9、壓力變送器培訓裝方式、方法控制、檢測設置
10、液位培訓裝方式、方法控制、檢測設置
11、各種系統控制的PIDR控制
12、流量特性測試
13、流量PID控制實驗
14、液位特性實驗
15、液位PID控制實驗
